Гидродинамика подводной части подвесного мотора

Предлагаемая вниманию читателей статья совсем не о моторах "Нептун" и "Вихрь", как может показаться на первый взгляд. Это, скорее, наглядная иллюстрация того, к чему приводит пренебрежение гидродинамикой подводной части подвесного мотора. Но поскольку эти моторы есть и еще, видимо, долго будут у огромного числа водномоторников на всем пространстве бывшего Союза, для них, по моему мнению, будет интересна идея автора об "эквивалентной" внешней характеристике ПМ при измененной гидродинамике его подводной части. По сути, при этом к стандартной паспортной внешней характеристике двигателя ПМ добавляется "гидродинамический выигрыш" от новой подводной части. Такой подход наверняка заинтересует всех разработчиков и испытателей ПМ.

Справедливости ради нужно отметить, что идея использования подводной части "Нептуна" с более мощным двигателем впервые была успешно испробована много лет назад еще первыми нашими спортсменами-гонщиками. Однако точные оценки полученных при этом выигрышей в мощности и экономичности сделаны только теперь — в статье канд. техн. наук В. К. Елисеева. Сама же техника реализации гибрида "Вихря" и "Нептуна", увы, не сводится только к промежуточной проставке между двигателем и дейдвудом. Однако при некоторых слесарных навыках и, главное, горячем желании получить недорогой более мощный и экономичный ПМ все эти трудности преодолимы, конечно, для тех, кто творчески подходит к решению возникающих проблем, а не для "ездюков", как говорят у нас в Киеве.

Автор статьи предлагает свежую идею — оценивать эффективность ПМ величиной гидродинамического качества (по аналогии с таким коэффициентом для отдельно взятого гребного винта). Этот показатель для ПМ более общий, чем общепринятый пропульсивный коэффициент.

Весьма нагляден и познавателен также анализ видов гидродинамических потерь ПМ и их взаимосвязи. Особенно интересен "сюжет" о влиянии ноги ПМ на работу его винта. Проделав скрупулезную вычислительную работу, автор, в частности, убедительно выявил одну из главных причин ухудшения гидродинамики любого ПМ — сильную неоднородность набегающего на ГВ потока воды. Этот фактор совершенно не учитывается в известной литературе. Собственно, такого влияния и следовало ожидать в связи с крайней несимметричностью корпуса редуктора любого ПМ.


Достаточно неожиданные результаты получены автором и для коэффициентов попутного потока и засасывания, позволившие уточнить известные справочные данные. Между прочим, такое расхождение данных связано, на мой взгляд, с бытующим до сих пор нечетким представлением о гидродинамических факторах, влияющих на работу винта ПМ: часто говорят о взаимном влиянии ГВ и корпуса моторной лодки, а не ГВ и корпуса редуктора ПМ — поскольку корпус МЛ гидродинамически независим от ПМ.

Водномоторникам, особенно с опытом конструктивных доработок серийных ПМ, будет интересна та часть статьи, где автор анализирует возможные выигрыши в мощности и экономичности при различных конструктивных усовершенствованиях подводной части ПМ.

---

Увидев заголовок статьи, саркастически настроенный читатель наверняка подумает: "Ну, вот, опять высокая материя, а тут денег даже на бензин не хватает..." — и будет глубоко не прав!

Эта "высокая материя" имеет непосредственное отношение к топливной экономичности подвесного мотора, показатель которой — "тяговая" работа на 1 кг топлива ("КиЯ" №173) — пропорционален пропульсивному коэффициенту ПМ — главной гидродинамической характеристике любого движительного комплекса с гребным винтом. Кроме того, именно "гидродинамические нюансы" создают, например, заметное преимущество 23-сильного "Нептуна-23" перед 25-сильным "Вихрем-М" и в скорости хода, и в топливной экономичности.

Наконец, анализ этих нюансов позволяет выяснить долю и причины потерь мощности ПМ из-за гидродинамических факторов, чтобы затем попытаться уменьшить их влияние не только за счет рационального выбора типа ПМ, но и возможных конструктивных усовершенствований имеющегося ПМ.

Баланс мощностей

Известно (№173), что с гидродинамической точки зрения ПМ можно рассматривать в качестве независимого "толкача на транце" глиссирующей МЛ и, следовательно, построить для него баланс мощностей — как это принято в тяговых расчетах судов-буксировщиков (см., например, "Справочник судоводителя речного флота" под ред. Г. И. Ваганова, Л., Транспорт, 1983).

Для ПМ составляющими этого баланса являются мощности: на коленчатом валу N_e, на гребном валу N₀ (т. е. подводимая к ГВ), полезная мощность N_п, "вложенная" в упор ГВ, и тяговая мощность N_т, расходуемая на преодоление сопротивления воды (т. е. приложенная к транцу МЛ). Графики баланса мощностей строят в зависимости от скорости хода v.

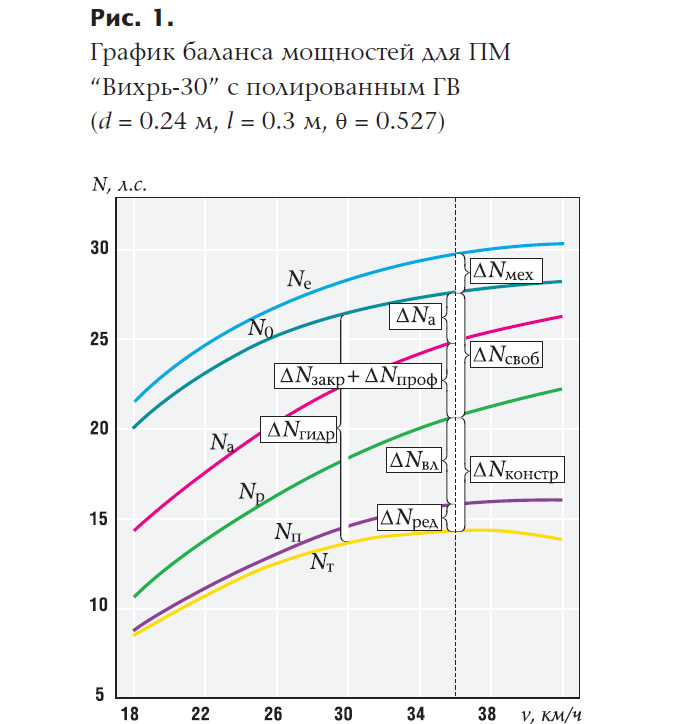

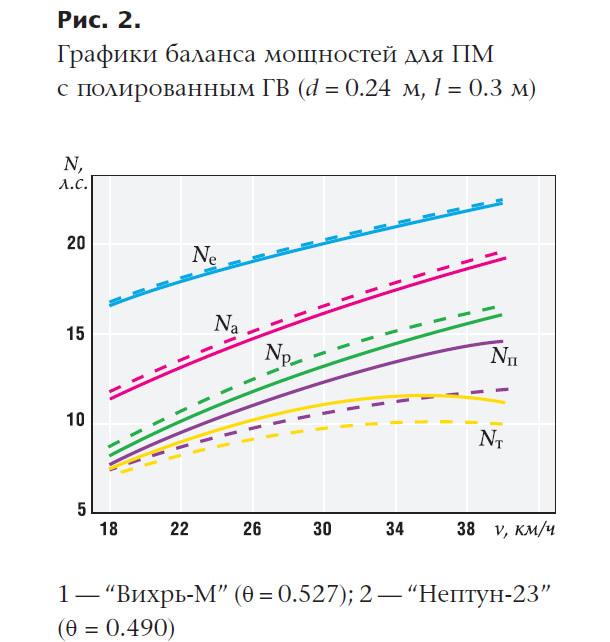

На рис. 1 и 2 приведены такие графики для отечественных ПМ "Вихрь-30", "Вихрь-М" и "Нептун-23", полированные ГВ которых имеют один и тот же диаметр (d=0.24 м) и шаг (l=0.3 м), но несколько отличающиеся по дисковому отношению (у "Вихрей" θ=0.527, у "Нептуна-23" θ=0.490). При этом использованы опубликованные в "КиЯ" данные гидродинамических испытаний в опытовом бассейне, а коэффициенты потерь в помпе и шестернях редуктора приняты равными 0.935 — на основе консультаций автора непосредственно с разработчиками "Вихрей" и "Нептунов".

Если бы ГВ работал "в свободной воде", т. е. без влияния "ноги" ПМ, то он развивал бы мощность N_р, вложенную в упор изолированного ГВ. Эта мощность рассчитана непосредственно по диаграммам кривых действия ГВ "В.3.50" серии Трооста из книги-первоисточника (Ван-Ламмерен, Троост и Конинг, "Сопротивление, пропульсивные качества и управляемость судов", Л., Судпромгиз, 1957) с поправками на несовпадение дисковых отношений согласно "КиЯ" №16.

Показатель гидродинамической эффективности

Графики мощности N_а движителя (см. рис. 1 и 2) соответствуют упору "идеального гидравлического движителя" — образно говоря, той наивысшей, но, увы, практически недостижимой планке минимальных потерь для любого судового движительного комплекса. При данной величине упора эта мощность зависит только от диаметра ГВ.

В теории судовых движителей гидродинамическую эффективность изолированного ГВ (т. е. "в свободной воде") оценивают величиной коэффициента качества ГВ ζ=N_р/N_а. По аналогии, гидродинамическую эффективность всего ПМ можно оценивать величиной коэффициента качества ПМ ε_мот=N_т/N_а=ζ·ε_подв, где коэффициент ε_подв=N_т/N_р характеризует гидродинамическую эффективность подводной части данного ПМ. Подчеркнем, что коэффициент ε_подв учитывает как взаимодействие ГВ с корпусом редуктора, так и гидродинамическое сопротивление самого редуктора (подводной части) ПМ.

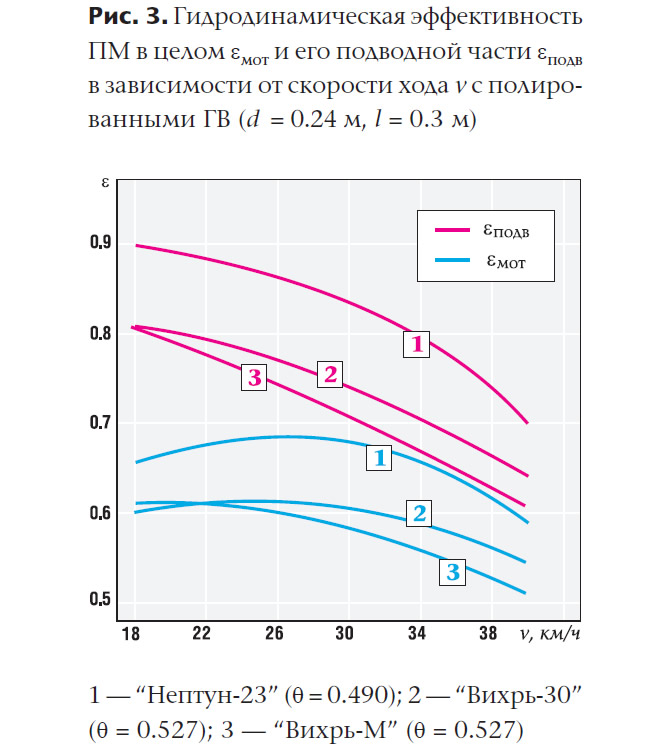

На рис. 3 приведены графики зависимостей коэффициентов качества ε_мот и ε_подв для наших ПМ. Как и следовало ожидать, в диапазоне скоростей хода 18-40 км/ч гидродинамическая эффективность "Нептуна-23" примерно на 10-15% выше, чем "Вихрей", причем это обусловлено конструкцией его подводной части (а не режимом работы и параметрами практически одинаковых ГВ).

Виды гидродинамических потерь

График баланса позволяет "разложить по полочкам" разновидности гидродинамических потерь, определив их доли в общих потерях мощности ПМ. Согласно рис. 1, суммарные гидродинамические потери ΔN_гидр, равные разности мощностей N₀ и N_т, состоят из двух главных слагаемых: потерь ΔN_своб, присущих ГВ "в свободной воде", и потерь ΔN_констр, которые определяются конструкцией подводной части ПМ, т. е. наличием "ноги" ПМ.

В свою очередь, потери ΔN_своб изолированного ГВ, равные разности между мощностями N₀ и N_p, складываются из потерь ΔN_своб=N₀−N_а, характеризующих эквивалентный "идеальный движитель", потерь ΔN_закр на закрутку потока воды за ГВ и профильных потерь ΔN_проф. Последние обусловлены в основном вязкостью жидкости и зависят от конфигурации лопастей и ступицы ГВ.

Наконец, при недостаточно глубоком погружении ГВ возникают дополнительные потери, связанные с волнообразованием. Их устраняет антикавитационная плита ПМ, играющая роль "днища корпуса" у нашего "толкача на транце".

Вторая компонента общих потерь — потери ΔN_констp, равные разности мощностей N_р и N_т. Эти потери, в свою очередь, состоят из двух основных слагаемых (см. рис. 1 и 2): потерь на сопротивление редуктора (подводной части) ПМ ΔN_ред=N_п−N_т и потерь ΔN_вл=N_р−N_п из-за влияния "ноги" ПМ на работу его ГВ.

Зависимость сопротивления редуктора от скорости хода может быть либо рассчитана, либо найдена экспериментально. В данной статье использованы результаты упомянутых выше экспериментов.

Потери из-за подводной части

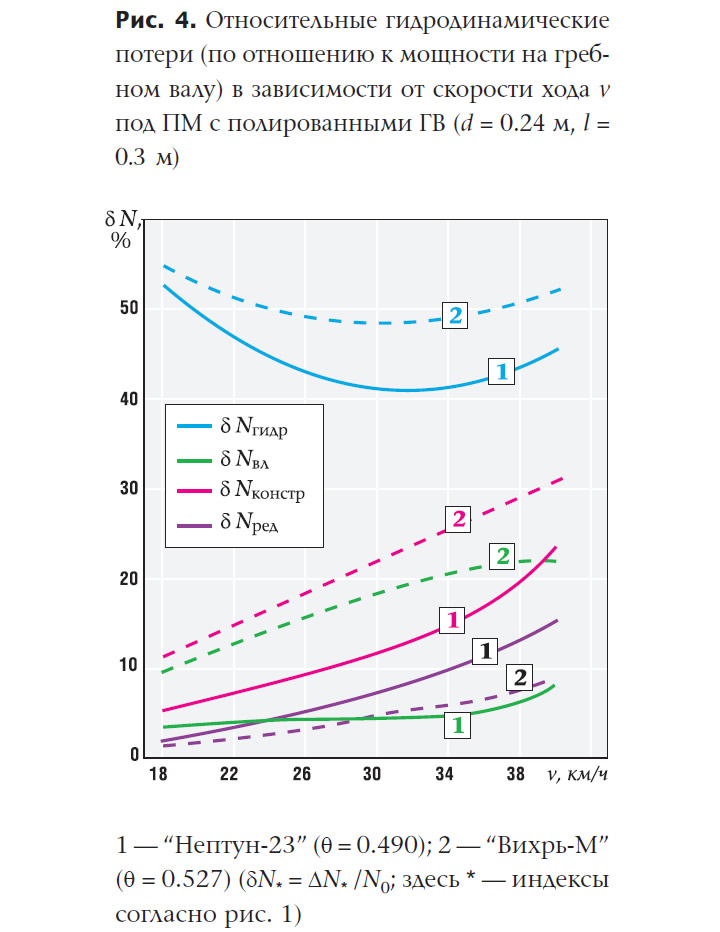

Характер этих потерь рассмотрим на примере двух ПМ — "Нептуна-23" и "Вихря-М", близких по мощности, но разных по конструкции "ноги". На рис. 4 для каждого из них приведены зависимости от скорости хода общих относительных (т. е. отнесенных к мощности) гидродинамических потерь ΔN_гидр; потерь ΔN_констр, связанных с конструкцией "ноги"; потерь ΔN_вл из-за влияния редуктора ПМ на работу его ГВ и потерь ΔN_ред на сопротивлении этого редуктора. Как видим, и общие ΔN_гидр, и "конструктивные" ΔN_констр потери у "Нептуна-23" ниже, чем у "Вихря-М".

Но самое удивительное то, что у "Нептуна-23" сопротивление редуктора не ниже, а выше! "Нептун-23" обходит "Вихрь-М" за счет более совершенной конструкции "ноги", у которой значительно меньше потери мощности ΔN_вл из-за взаимодействия ГВ с редуктором. В очередной раз хочется "снять шляпу" перед разработчиками "Нептунов"!


Подчеркнем, что здесь и далее гидродинамические потери соотносятся с мощностью N₀ на гребном валу, а не с мощностью N_e на коленчатом валу ПМ, хотя бы потому, что паспортная мощность зарубежных ПМ измеряется именно на гребном валу (у отечественных ПМ она измеряется фактически так же, но затем пересчитывается с учетом "механических" потерь ΔN_мех)¹.

Если полагать, что ГВ конкретного ПМ по конфигурации и качеству поверхности (полировке) в точности соответствует прототипу ГВ (в нашем случае — упомянутому выше винту "В.3.50" серии Трооста), то потери ΔN_вл могут быть обусловлены физическими эффектами засасывания (коэффициент засасывания t), попутного потока (коэффициент попутного потока w) и неоднородности потока, набегающего на ГВ (коэффициент неоднородности потока i).

Баланс мощностей "на языке КПД"

В теории судовых движителей их потери характеризуют величинами КПД. У ГВ "в свободной воде" это η_р=N_р/N₀, у реального ГВ за корпусом (в нашем случае — редуктора) это η₀=N_п/N₀, который принято называть пропульсивным коэффициентом. Тогда влияние "ноги" ПМ выражается через коэффициент влияния η_вл, так что η₀=η_вл·η_р. В свою очередь, коэффициент влияния "расшифровывается" через коэффициенты t, w и i:


С учетом сказанного график баланса мощностей "на языке КПД" сводится к формуле эффективного КПД:


где η_букс=N_т/N₀ — буксировочный КПД мотора (с учетом "буксировки самого себя"); η_мех=N₀/N_е, — КПД "трансмиссии" ПМ (в наших расчетах он равен 0.935); η_ред=N_т/N_п — коэффициент влияния сопротивления редуктора (подводной части) ПМ.


Заметим, что в некоторых публикациях, посвященных экспериментам с ПМ, иногда пропульсивным коэффициентом не совсем корректно называют эффективный КПД η_е, хотя, как видно, это даже не буксировочный КПД, который, между прочим, достаточно просто выражается через показатели гидродинамической эффективности изолированного ГВ η_р и подводной части ПМ ε_подв:η_букс=η_р·ε_подв.

"Механизм" влияния "ноги" ПМ на работу его ГВ

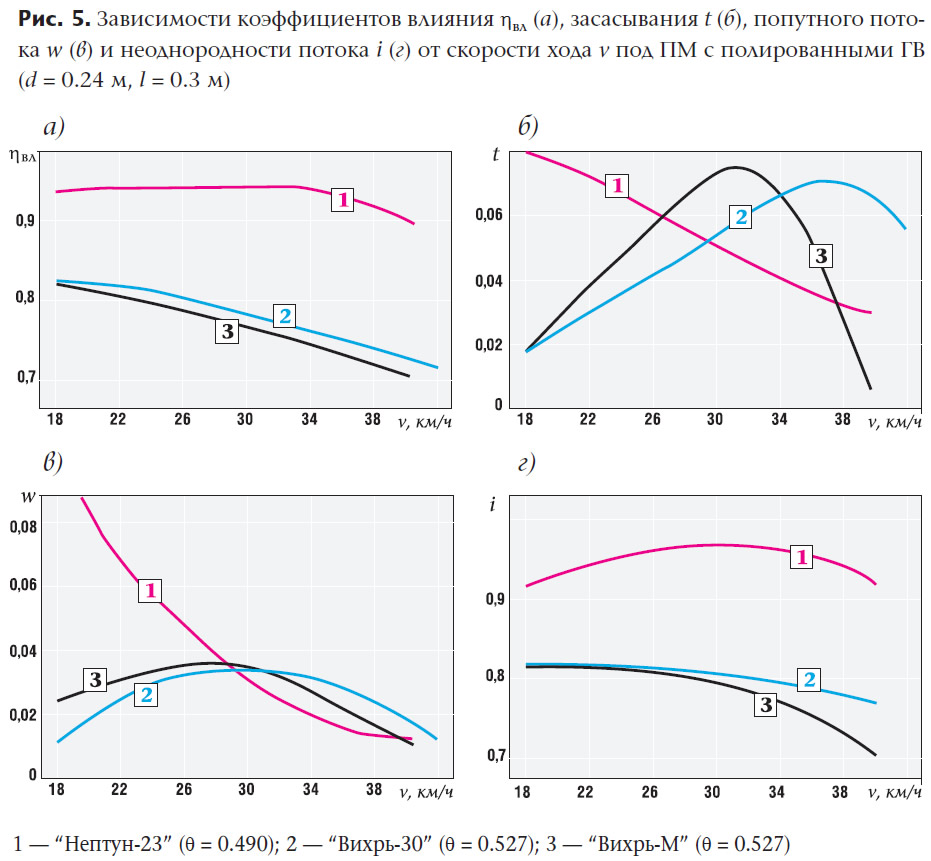

Для наших ПМ этот механизм объясняют графики рис. 5,а-5,г зависимостей от скорости хода коэффициентов влияния η_вл, засасывания t, попутного потока w и неоднородности потока i. Графики построены на основе известной в теории судовых движителей графоаналитической методики обработки кривых действия ГВ "в свободной воде" и за корпусом судна (у нас — редуктора ПМ).

Как и следовало ожидать, значения коэффициентов влияния η_вл "Вихрей" и "Нептуна-23" существенно различны: у "Вихрей" усредненное значение этого коэффициента равно 0.77, у "Нептуна-23" — 0.93. Иначе говоря, взаимодействие подводной части "Вихрей" с их ГВ "съедает" в среднем на 20% больше мощности, чем у "Нептуна-23".

Остальные графики рис. 5 преподносят сплошные "гидродинамические сюрпризы"! Во-первых, характер зависимости t и w от скорости хода существенно зависит от особенностей конструкции подводной части ПМ. И, скорее всего, по мнению автора, для ПМ с его асимметричной "гондолой", антикавитационной плитой и небольшой глубиной погружения ГВ понятия "засасывания" и "попутного потока" носят достаточно условный характер.

Во-вторых, к известным рекомендациям по учету взаимодействия редуктора ПМ и его ГВ нужно относиться, по меньшей мере, осторожно. Например, в диапазоне скоростей 18-40 км/ч коэффициент неоднородности потока i у "Вихрей" в среднем равен 0.79, а у "Нептуна-23" — 0.94. Поэтому одно только предложение принять этот коэффициент равным единице завышает пропульсивный коэффициент, например, у "Вихря-30" на 20-25%. Несколько меньше эта погрешность для "Нептуна-23" — 5-10%.

В стандарте ОСТ 5.0155-74 "Суда малые быстроходные для народного потребления. Методика расчета ходкости" предписано принимать для ПМ следующие значения коэффициентов взаимодействия: w=0.025, t=0.045, i=1.0. Тогда η_вл=0.98, в то время как по данным эксперимента, например, для "Вихря-М" η_вл=0.73. Погрешность в оценке степени влияния редуктора на ГВ, как видим, составляет порядка 20%! Для "Нептуна-23" эта погрешность меньше — около 5%. Видимо, упомянутый ОСТ относится к ПМ с "хорошей" конструкцией подводной части.

Несколько более корректны рекомендации "Справочника по малотоннажному судостроению" (Л., Судпромгиз, 1987): w=0.02-0.03 и t=0.04-0.06. Увы, и здесь коэффициент неоднородности потока принят равным единице.

Согласно рис. 5,б и 5,в в диапазоне скоростей 18-40 км/ч в качестве ориентировочных оценок для наших ПМ можно принять усредненные значения w=0.02-0.04 и t=0.04-0.05.

Гидродинамические характеристики ПМ

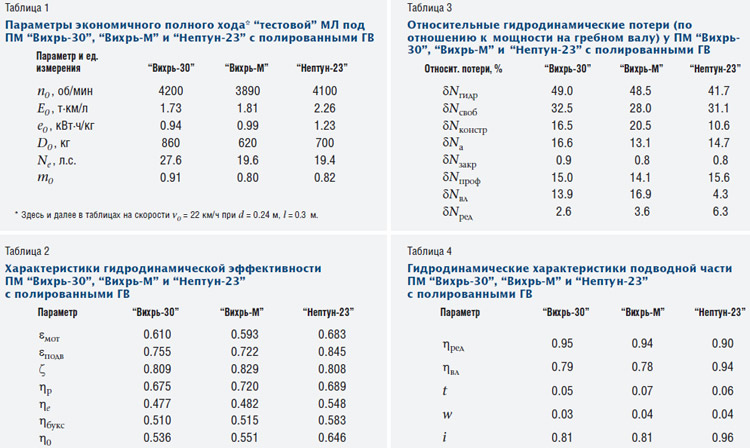

Для водномоторника более наглядны конкретные цифры гидродинамических характеристик ПМ при определенной скорости хода. В качестве примера в табл. 1-4 приведены такие характеристики для ПМ, "навешенных" на виртуальную тестовую МЛ (№181) водоизмещением D₀ при частоте вращения коленвала n₀, "тяговой" топливной экономичности e₀, фактической мощности N_e и коэффициенте использования максимальной (паспортной) мощности m, которая движется полным ходом с экономичной скоростью 28 км/ч, что обеспечивает максимальную величину Е₀ транспортной работы, выполненной на одном литре топлива. Как видно, "Нептун-23" существенно выигрывает у обоих "Вихрей" по всем показателям гидродинамической эффективности (см. табл. 2).


Сравнение различных видов гидродинамических потерь (см. табл. 3) показывает, что конструкция "ноги" у "Нептуна-23" вызывает вдвое меньшую долю потерь по сравнению с "Вихрем-М", за счет чего у первого ПМ значительно — более чем на 15% — снижены общие гидродинамические потери. Еще более любопытна "расшифровка" общих потерь у "Нептуна-23": его потери ΔN_вл из-за взаимодействия ГВ с "ногой" меньше, чем у "Вихря-М" почти в 4 раза! И это при том, что потери на сопротивление редуктора "Нептуна-23" почти вдвое больше! Таким образом, мы сделали еще один шаг к разгадке "гидродинамического секрета" ПМ "Нептун-23".

Отметим также примерно одинаковую для всех наших ПМ долю потерь "в свободной воде" при весьма незначительном — менее 1% — "вкладе" потерь на закрутку потока.

Табл. 4 позволяет еще глубже "проникнуть в тайну" высокой гидродинамической эффективности "Нептуна-23", коэффициент влияния у которого более чем на 20% выше, чем у "Вихря-М". И главная причина этого — намного более высокий уровень неоднородности потока, в котором работает ГВ у "Вихрей"!

Пути снижения гидродинамических потерь

Перейдем к возможным путям снижения гидродинамических потерь мощности у ПМ, что преследует двоякую цель: с одной стороны, повышение доли полезной мощности и, соответственно, упора ГВ, а значит скорости МЛ, а с другой — уменьшение потерь мощности, т. е. повышение буксировочного КПД и, соответственно, топливной экономичности ПМ.

Наиболее очевидный путь уменьшения потерь — снижение гидродинамического сопротивления "ноги" ПМ. Оценим возможную эффективность таких мер на примере наших ПМ (см. рис. 1-2). Как видно, это сопротивление наиболее ощутимо "съедает" мощность на гребном валу у "Нептуна-23": на скорости 40 км/ч — до 16%. У "Вихрей" эта цифра меньше — 7-9%. Отсюда — несколько парадоксальный вывод: меры по уменьшению сопротивления "ноги" более эффективны не для "Вихрей", а для более "благополучного" "Нептуна-23"! Тем не менее все публикации в "КиЯ" по доработке подводной части посвящены только "Вихрям".

Полировка подводной части уменьшает сопротивление на 10% (№72), что, например, на скорости 40 км/ч эквивалентно приращению мощности на гребном валу "Нептуна-23" на 0.3 л.с., а "Вихря-30" — на 0.2 л.с. Около 15-20% сопротивления "ноги" приходится на козырек газовыхлопа. Поэтому переделка под газовыхлоп через торец антикавитационной плиты (№ 103) позволяет получить дополнительный выигрыш: вместе с полировкой у "Вихря-30" на скорости 40 км/ч — более 0.5 л.с., у "Нептуна-23" — почти 1.0 л.с.

Опиливание корпуса редуктора уменьшает площадь поперечного сечения и, соответственно, сопротивление, например, у "Вихрей" примерно на 10%. Это дает почти такой же эффект, что и полировка подводной части.

Таким образом, все эти меры позволяют снизить сопротивление редуктора в лучшем случае на 40%. За счет этого у "Вихря-30", например, на скорости 40 км/ч можно выиграть до 0.8 л.с. мощности на гребном валу. Много это или мало — судить самому водномоторнику, но надо иметь в виду, что "механические" потери мощности в помпе и редукторе составляют почти 2.0 л.с.

Второй путь снижения потерь — устранение, насколько возможно, взаимодействия ГВ с корпусом редуктора, что особенно актуально для "Вихрей". Для уменьшения этого явления в "КиЯ" №103 предложено увеличить расстояние между ГВ и стойкой редуктора и между концами лопастей ГВ и антикавитационной плитой. Потенциальный выигрыш от этих мер можно оценить, взяв для сравнения "ногу" "Нептуна-23". Тогда на скорости 40 км/ч эквивалентное приращение мощности на гребном валу "Вихря-30" доходит до 3.7 л.с.! Эффект в несколько раз больший, чем от снижения сопротивления редуктора!

Если предположить, что в современных зарубежных ПМ воплощены, как минимум, лучшие черты доработанных подводных частей наших ПМ, то величину их потерь ΔN_констр можно считать равной примерно 12%, что практически вдвое ниже, чем у лучшего в этом плане отечественного "Нептуна-23".

Еще одно направление уменьшения потерь — снижение их уровня "в свободной воде". Для этого можно пытаться воздействовать на потери "идеального движителя" ΔN_а, потери от закручивания потока ΔN_закр и профильные потери ΔN_проф.

Известно, что потери ΔN_а можно снижать, во-первых, увеличивая диаметр ГВ, во-вторых, с помощью кольцевой насадки, своего рода неподвижного кольцевого крыла вокруг ГВ. Однако у ПМ предельный диаметр ГВ ограничен конструктивными соображениями, а кольцевая насадка для наших ПМ при скорости хода выше 18 км/ч практически неэффективна.

Для снижения потерь ΔN_закр существует целый ряд мер. Это контрвинты (контрпропеллеры) — своего рода неподвижные ГВ, установленные перед основным вращающимся ГВ или после него; соосные ГВ, вращающиеся в противоположных направлениях; руль с аэродинамическим профилем после ГВ; специальные неподвижные направляющие наделки-спойлеры перед ГВ. (Между прочим, такие спойлеры могут устранять неоднородность потока, набегающего на ГВ.) Для наших ПМ в диапазоне скоростей 18-40 км/ч эти меры неактуальны, поскольку потери мощности от закрутки невелики.

Доля профильных потерь ΔN_проф в диапазоне скоростей 18-40 км/ч у отечественных ПМ составляет 15-20% при условии, что реальный ГВ — точная полированная копия его прототипа. Если это не так, то профильные потери могут существенно возрасти, что объясняет достаточно высокую эффективность мер по доработке ступицы и полировке штатных ГВ, которые, по сути, убирают "технологическую" часть профильных потерь, доводя их до уровня ГВ-прототипа.

Профильные же потери самого прототипа можно уменьшить, применив новый, более совершенный вид ГВ вместо штатного или усовершенствовав штатный ГВ, например, за счет пластинок-контрацепторов на концах лопастей либо сплошной профилированной кольцевой ленты по окружности ГВ. Целесообразность последнего вызывает, однако, определенные сомнения.

Не исключено, что высокая эффективность доработки и полировки штатного ГВ обеспечивается и за счет улучшения конфигурации ГВ-прототипа, когда, например, несколько изменяется профиль лопасти.

Замена подводной части — наиболее радикальный путь снижения потерь, известный еще первым водномоторникам-спортсменам. А любительский "Вихре-Нептун" — двигатель "Вихря-30" плюс "нога" "Нептуна-23" — был изготовлен и успешно испытан еще полтора десятка лет назад (№139).

С помощью стандартной компьютерной программы, разработанной в свое время для расчета характеристик "Вихря-30" (№180), для "Вихре-Нептуна" получены зависимости эффективного упора Р и частоты вращения коленвала n от скорости хода v с различными ГВ (рис. 6). Как видно, в интервале скоростей 34-42 км/ч упор "Вихре-Нептуна" с "вихревским" ГВ в среднем на 25% больше, чем "Вихря-30".

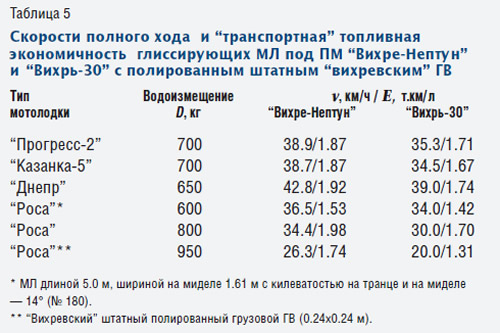

Это дает для конкретных МЛ (табл. 5) увеличение скорости хода и транспортной топливной экономичности в среднем на 10%. Особенно эффективен "Вихре-Нептун" на тяжелых МЛ: с грузовым ГВ он выигрывает у "Вихря-30" с таким же ГВ в скорости и транспортной топливной экономичности Е более 30%! А по показателю "тяговой" топливной экономичности е в диапазоне частот вращения коленвала 4300-5000 об/мин (35-43 км/ч) "Вихре-Нептун" превосходит "Вихрь-30" примерно на 20-30%, уступая "Нептуну-23" не более 10%.


При максимальной паспортной частоте вращения коленвала 5000 об/мин выигрыш в мощности на гребном валу составляет 5.2 л.с. Это можно рассматривать как эквивалентное увеличение паспортной мощности "Вихря-30" почти на 20%! При частоте вращения 4300 об/мин "гидродинамический" выигрыш в мощности еще больше — 9.3 л.с., что составляет 33% фактической мощности при этих оборотах и эквивалентно мощности ПМ "Вихрь-30" в 37.4 л.с.! Что говорить, впечатляющая иллюстрация роли "гидродинамических нюансов"!

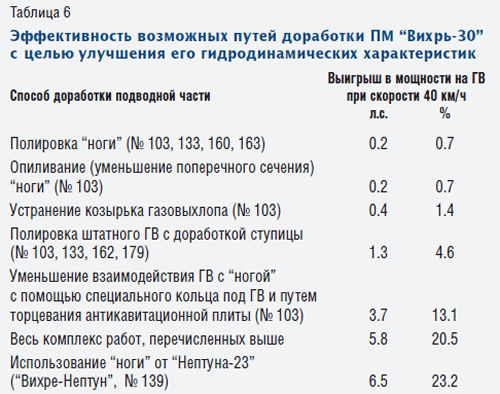

В табл. 6 сведены данные о результативности рассмотренных выше путей повышения гидродинамической эффективности на примере ПМ "Вихрь-30". Любопытно отметить, что полировка ГВ с доработкой его ступицы дает больший эффект, чем вместе взятые полировка и доработка самой "ноги" ПМ. И все же, как и следовало ожидать, для "Вихрей" более перспективен путь уменьшения взаимодействия подводной части с ГВ.

Подведем итоги

1. Гидродинамическую эффективность ПМ наиболее полно характеризует коэффициент качества, основанный на сопоставлении с "идеальным гидравлическим движителем".

2. Во взаимодействии ГВ с "ногой" ПМ большую роль играет неоднородность потока, набегающего на ГВ. Значения коэффициентов неоднородности, засасывания и попутного потока зависят и от скорости хода, и от конструкции "ноги". Поэтому к известным рекомендациям по коэффициентам взаимодействия ГВ подвесника с корпусом глиссирующей МЛ следует относиться, по меньшей мере, осторожно.

3. Снижение гидродинамических потерь ПМ позволяет увеличить скорость хода и улучшить топливную экономичность. Возможны два таких пути: уменьшение потерь из-за конструкции "ноги" ПМ и потерь самого ГВ "в свободной воде":

• "конструктивные" потери из-за "ноги" можно снизить как за счет уменьшения ее гидродинамического сопротивления, так и взаимодействия ее с ГВ;
• потери "в свободной воде" связаны с понятиями "идеального гидравлического движителя", закрутки потока за ГВ и профильных (вязкостных) потерь, обусловленных конфигурацией лопастей и ступицы ГВ. Уменьшать потери "идеального движителя" можно либо увеличивая диаметр ГВ, либо с помощью неподвижной кольцевой насадки вокруг ГВ.

4. У "Вихрей" и "Нептуна-23" со штатными "вихревскими" ГВ в диапазоне скоростей 18-40 км/ч гидродинамические потери "съедают" примерно половину мощности, подводимой к гребному валу, а гидродинамическая эффективность "Нептуна-23" на 10-15% выше, чем "Вихрей". Доля потерь из-за конструкции "ноги" колеблется от 5 до 30%, причем эффект взаимодействия "ноги" с ГВ у "Нептуна-23" в 3-4 раза меньше, чем у "Вихрей".

5. У современных зарубежных ПМ гидродинамические потери из-за конструкции "ноги" предположительно вдвое меньше, чем у "Вихрей".

6. Гидродинамический выигрыш от доработок вихревской "ноги" может доходить до 15% мощности на гребном валу "Вихря-30". Для наших ПМ при скоростях 18-40 км/ч снижение потерь от закрутки потока неактуально, а потерь, связанных с "идеальным движителем", практически нереально. Профильные потери могут быть существенно уменьшены путем доработки штатного ГВ или за счет перехода к более эффективному ГВ-прототипу.

7. Использование у "Вихря-30" гидродинамически более совершенной "ноги" от "Нептуна-23" обеспечивает "гидродинамический" выигрыш мощности на гребном валу в 20-30%, что эквивалентно увеличению фактической мощности "Вихря-30" в диапазоне 4300-5000 об/мин до 35 л.с.!

Примечания

1. Это к недоуменному вопросу многих водномоторников: "Почему иномарка резвее отечественного подвесника той же паспортной мощности?"
