Правда, «настоящую» лодку ни одна из представленных конструкций не напоминает ни по форме, ни по своим мореходным качествам; использовать эти сооружения можно лишь на тихих реках и лесных озерах. Привлекает в них такое качество, как возможность переноски в рюкзаке, немаловажная для охотников и туристов, совершающих походы по смешанным маршрутам — пешком и по реке, когда нести на себе байдарку весом 25—30 кг просто тяжело. С этой точки зрения интересна разработанная москвичом В. А. Строгоновым идея многоцелевого использования лодки, которая служит и рюкзаком, и палаткой, и койкой; для ее сборки даже не требуется брать с собой специальные рейки — подходящие тонкие стволы можно подобрать в лесу.
Оценивая эту конструкцию с точки зрения судостроителя, можно отметить ее вполне достаточную для переправы через реку или рыбной ловли вблизи берега остойчивость, а также наличие запаса плавучести (в надувных камерах) на случай повреждения тканевой обшивки.
Однако имеется возможность обойтись вообще без жестких продольных распорок, если предоставить выполнять их роль... воздуху. Для этого на полотнище на месте бортовых участков обшивки можно предусмотреть продольные надувные баллоны: их несложно выполнить в виде полосы второго слоя прорезиненной ткани, пришитого изнутри корпуса. Правда, это потребует более тщательной работы и применения воздухонепроницаемого материала. По-видимому, это не является проблемой для домашнего судостроителя; ведь смог же москвич В. П. Демьянов изготовить портативный надувной катамаран, который по весовым показателям практически не уступает комплекту В. А. Строгонова, но отличается еще большей остойчивостью и лучшими ходовыми качествами. Правилен и вывод В. П. Демьянова, что для увеличения грузоподъемности в принципе более целесообразно увеличивать размеры баллонов, чем брать с собой еще один дополнительный баллон. Очевидно, что повышение веса в этом случае будет не больше, а скоростные качества и остойчивость возрастут в неизмеримо большей степени.
При незначительном усовершенствовании обводов надувных поплавков и установке шверта катамаран типа «Медузы» может оказаться неплохим лавировщиком — об этом свидетельствует положительный опыт эксплуатации аналогичных зарубежных прогулочных судов.

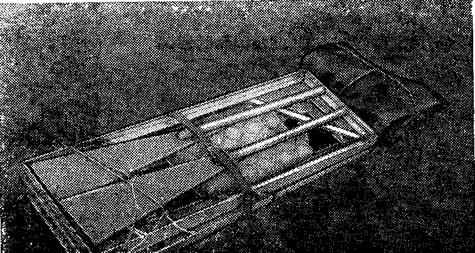

Лодка киевлянина А. П. Лисицы может оказаться полезной для горожанина, выезжающего на рыбную ловлю и не собирающегося преодолевать обширные водные пространства. Упакованная в плоский пакет, она не отличается от портативного чемодана и совершенно не стесняет владельца при поездке в автобусе и электричке. Принцип распирания мягкой оболочки может быть применен и для более крупных лодок иной конфигурации, отличающейся от ящика с наклонной передней стенкой. К недостаткам лодки А. П. Лисицы следует отнести малую живучесть конструкции и отсутствие запаса плавучести. При повреждении обшивки рыбаку придется добираться до берега вплавь. Критические значения имеют ширина лодки и высота борта, которые следовало бы немного увеличить. Аварийный запас плавучести в виде тонких плит прочного пенопласта типа ПХВ можно предусмотреть в конструкции сиденья и подножки (например, приклеив пенопласт к их нижней поверхности). Достаточно иметь 12—15 куб. дециметров объема плавучести — и лодка станет одновременно служить надежным спасательным средством. Выходить же без спасательных средств на такой лодке даже на малую воду не советуем.
Наконец, очень широкие возможности для отдыха на воде предоставляет разборная плавучая дача-палатка, сконструированная москвичом Н. П. Миттрахом. Владелец такой дачи так же свободен в выборе маршрута, как и байдарочник, но может расположиться на своем судне с гораздо большим комфортом и, к тому же, избавлен от ежедневных забот по установке палатки.
В портфеле редакции есть еще несколько описаний подобных самых (да простят нас их авторы!) примитивных лодочек. Не все они отвечают современным требованиям, предъявляемым к прогулочным и рыболовным лодкам. Но уже самый факт появления таких самодельных конструкций говорит о существующем дефиците в промышленном выпуске малогабаритных портативных лодочек — плавсредств для рыбаков и туристов. По-видимому, в основном потребность в них должно докрыть расширение производства надувных лодок — надежных в эксплуатации, технологичных в крупносерийном изготовлении и потому недорогих. Полезно было бы выпускать в торговую сеть и просто удлиненные надувные баллоны двух-трех типоразмеров, используя которые можно было бы подобно детскому конструктору, собирать катамараны или даже плоты различной грузоподъемности.
Нельзя закрывать глаза и на другую сторону проблемы, связанной с портативными лодками. Как правило, эти самодельные суда оказываются вне всякого надзора навигационно-технических инспекций, хотя и имеют зачастую далеко не безопасную конструкцию. Серийный выпуск испытанных и одобренных образцов во многом способствовал бы уменьшению числа несчастных случаев на воде.

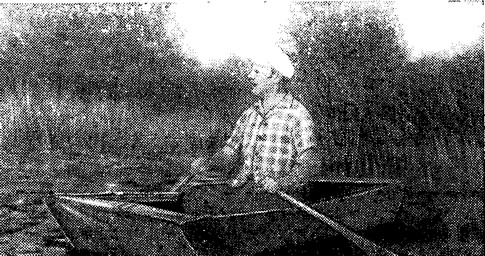

Лодка из брезента

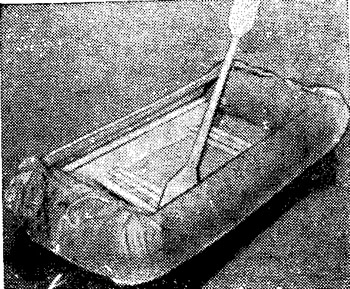

Сделанная мной складная лодка удобна для транспортировки на любом виде транспорта. Размеры собранной лодки — длина 2 м, ширина 0,8 м, высота борта 0,35 м; в сложенном виде пакет имеет размеры 1X0,35X0,15 м.

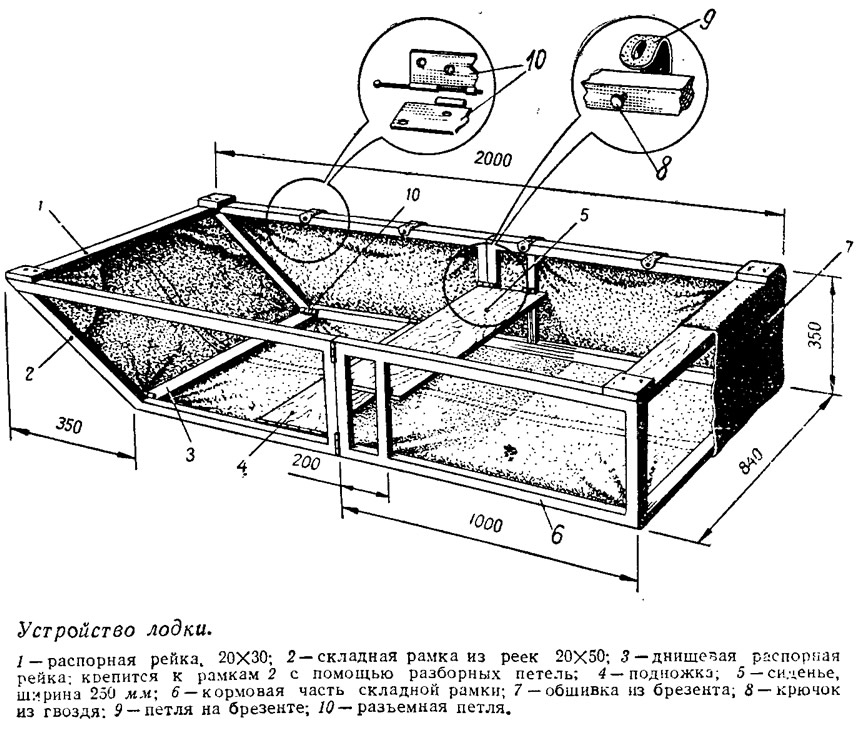

Основные детали лодки — две складные продольные рамки, поперечные распорки, включая сиденье и подножку, и брезентовый чехол. Рамки и распорки могут быть сделаны из дюралевого угольника или реек (годятся отходы упаковочной тары мотоциклов или мебели). Для чехла нужно 6 м прорезиненной ткани или тонкого брезента при условии его пропитки резиновым клеем или другим водостойким составом.
Концы реек для соединения в рамки нарезаются в поддерева. Сиденье и подножка собираются из фанерок, подкрепленных рейками, и крепятся к рамкам на разъемных петлях (используются петли от форточки, из которых выбивают штыри и заменяют их проволокой несколько меньшего диаметра).
Чехол делается из двух трехметровых кусков ткани, сшитых между собой с заходом кромок на 6—7 см. Предварительно эти места склеивания зачищают наждачной бумагой, отделив рейкой, чтобы лишнее не зачищать, затем склеивают резиновым клеем. Клеить лучше вдвоем, чтобы не было никакой задержки и перекоса при склеивании. Под место склейки нужно подложить что-нибудь жесткое или склеивать на ровном полу. После склеивания соединения прошивают. Поверх стыка приклеивают полосу брезента во всю длину.
Продольные рамы временно скрепляют реечками с таким расчетом, чтобы лодка была шириной 80 см, потом полученный каркас ставят на чехол, уложенный прорезиненным слоем вниз. Лишний материал по бокам срезают, оставив лишь по 2 см на загиб. Брезент по углам каркаса лучше не срезать, а загнуть, подобно тому, как бумажкой обворачивают конфеты или делают коробки для них. Лишний квадратик, который образуется при загибах, срезают, место стыка прошивают вручную. Брезент при этом нужно натягивать как можно плотнее.
Чтобы легче было натягивать чехол, к его верхней кромке пришивают петли — лепестки с отверстиями. Эти петли загибаются на верхнюю часть боковых рам и надеваются на металлические крючки (среднего размера гвозди без головок, согнутые по форме буквы Г). Затем лодка переворачивается дном кверху и вдоль продольных рам прикрепляются полоски брезента шириной 6—7 см для защиты чехла от изнашивания.
Последовательность сборки такова. Боковые рамы в полусогнутом положении надо вставить в чехол, направляя точно в углы и сразу надевая на крючки боковые петли, пришитые поверх чехла. Затем толчком рамы расправляются во всю длину. Вставляются верхние распорки, потом сиденье, подножка и поперечные реечки по днищу в носу и в задней части лодки.

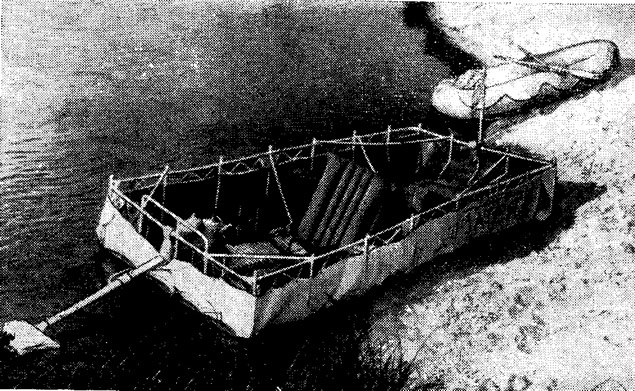

Разборная плавдача с мягкой обшивкой
Хочу поделиться опытом претворения в жизнь собственных фантазий — предложить вниманию читателей описание удобной и не обычной по устройству разборной плавдачи.

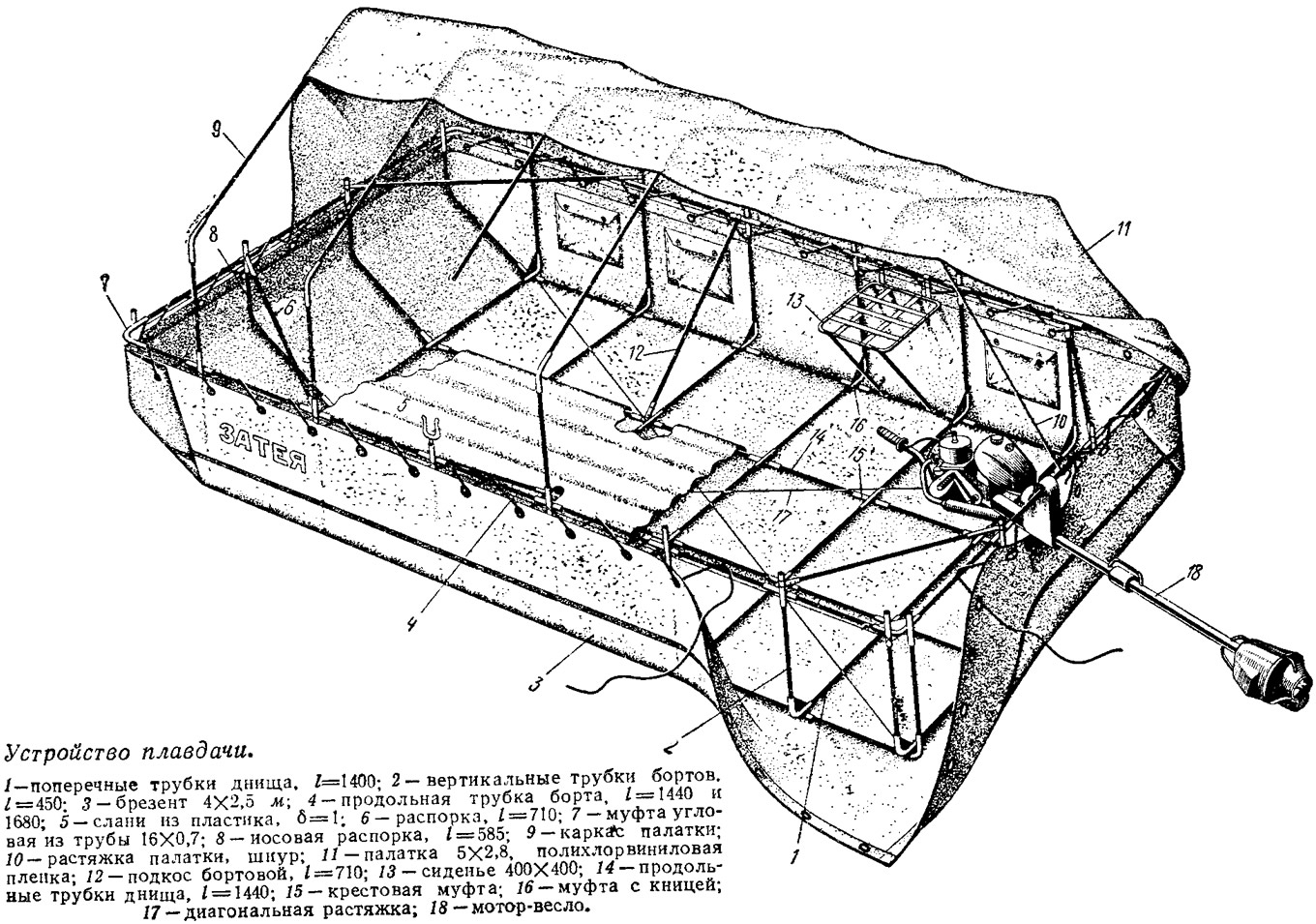

«Затея» элементарно проста по конструкции. Изготовил я ее своими силами в домашних условиях из вполне доступных материалов, таких, как старые лыжные палки и толстый брезент. Каркас собирается из дюралевых трубок 16X0,7 и 14X0,7 длиной по 450—1400 мм. Почти все трубки прямые; при сборке они просто вставляются в крестовины, угловые муфты и трубчатые кницы. После сборки весь каркас стягивается по днищу двумя диагональными тросами с угла на угол, а борт по верхней кромке обтягивается тросом по всему периметру. Последующая обтяжка брезентом и шнуровка его к каркасу придают всему сооружению окончательную жесткость.

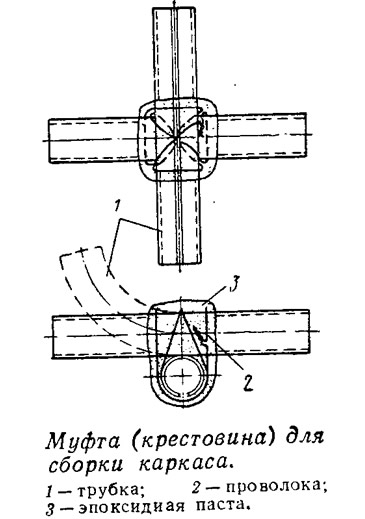

Все кницы и крестовины выполнены с помощью армированной проволокой пасты, приготовляемой на основе эпоксидной смолы ЭД-6 (смола — 100 вес. ч., дибутилфталат — 20 вес. ч., гексаметилендиамин — 10 вес. ч., алюминиевая пудра или опилки — в соотношении 1:1 к объему связующего). Для получения надежного соединения металл предварительно надо тщательно зачистить напильником, обезжирить уайт-спиритом; соединяемые детали связываются проволокой диаметром 1—1,5 мм, затем накладывается цементирующая паста и узел выдерживается при температуре 50—70° С до полного затвердевания пасты. Трубки, при наличии в них щелей, заполняются бумагой, чтобы паста не проникла внутрь.
Обшивка плавдачи — прямоугольное полотнище 2500X4000 с люверсами по кромкам (шаг 200 мм) — свободно пришнуровывается к трубке, окаймляющей верхнюю кромку борта. Подводная часть обшивки пошита из толстого водонепроницаемого брезента, а борта выше ватерлинии — из плащ-палаточной ткани. Все соединения прошиты швейными нитками №10 в два-три шва и пропитаны резиновым клеем (можно применить раствор 1 вес. ч. сырой резины в 2 вес. ч. бензина Б-70). Вес готовой обшивки около 7 кг. Изнутри к бортам пришиты карманы с клапанами на пуговицах для хранения мелких вещей.
Обтяжка каркаса брезентом по углам требует некоторого опыта. Следует подворачивать брезент так, чтобы наружные складки, неизбежно образующиеся на углах, имели направление от носа в корму — по ходу воды. Изнутри на днище уложены два листа волнистого стеклопластика толщиной 1,5 мм, прикрепляемых ремнями к днищевым трубкам. Такой настил обладает достаточной жесткостью, чтобы воспринимать вес людей или груза.

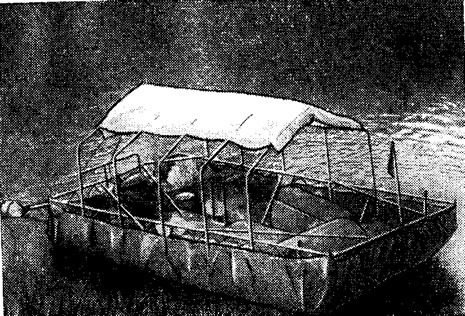

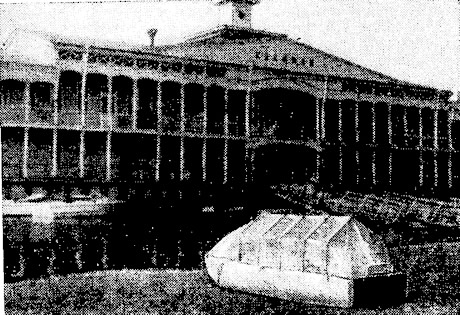

Для укрытия от непогоды служит палатка с двускатной крышей, растягиваемая на стойках-стропилах, устанавливаемых в гнездах бортовых крестовин. Палатка изготовлена из мягкой полихлорвиниловой пленки ММП толщиной 0,15—0,20 мм.
Экипаж (он в походах состоял обычно из 4—5 человек) размещается на откидных сиденьях, выполненных в виде рамки из дюралевой трубы 14X0,7, обтянутой накрест широкой тесьмой. Очень удобно сидеть и на надувных матрацах, которые укладываются на днище вдоль бортов и прикрепляются к каркасу; они, естественно, служат не только местом отдыха, но и средством обеспечения аварийной плавучести.
В разобранном виде плавдача укладывается в два сравнительно небольших пакета — один диаметром 100 и длиной 1700 мм и другой с габаритами 500X900. Весь процесс сборки судна, начиная с момента распаковки тюков и кончая установкой сидений, два человека выполняют за 40 минут. Разборка занимает и того меньше — минут 25.
«Затею» мы построили 12 лет назад. С тех пор наплавали на ней более 3000 км по тихим речкам и озерам в самых глухих, заповедных местах Рязанской Мещеры. В свой первый поход ходили только с парой распашных весел (и преодолели тогда более 250 км). А когда навесили на «транец» водометный мотор, сделанный из велосипедного «Д5», средняя путевая скорость возросла до 5—6 км/час, «Затея» превратилась в плавучий «дом отдыха» для семейного экипажа.
Надо еще подчеркнуть, что несмотря на примитивность устройства (я уж не говорю о вызывающем насмешки специалистов внешнем виде), наша «Затея» — вполне надежное судно: подводные препятствия и волны не более опасны, чем, например, для байдарки с мягкой обшивкой. За все эти годы никаких пробоин брезентовый корпус не имел. Некоторая подвижность обшивки и эластичность каркаса смягчают удары при встречах с топляками, камнями и корягами. Сталкивать нашу «Затею» с мели или какого-либо иного препятствия довольно просто. Кстати говоря, сравнительно небольшой вес корпуса позволяет легко вытаскивать его на сушу и пользоваться плавучим домиком на привалах.
Никакого рулевого устройства не нужно, так как «Затея» хорошо управляется веслами или, тем более, поворотным мотор-веслом.
Мы считаем, что такой вариант портативной плавдачи обладает целым рядом достоинств. Помимо простоты конструкции, это, например, транспортабельность и малый вес (корпус 22 кг плюс оборудование 13 кг) при большой грузоподъемности (за 450 кг) и полезной площади (3,0X1,5 м), незначительная осадка (около 100 мм), высокая остойчивость.

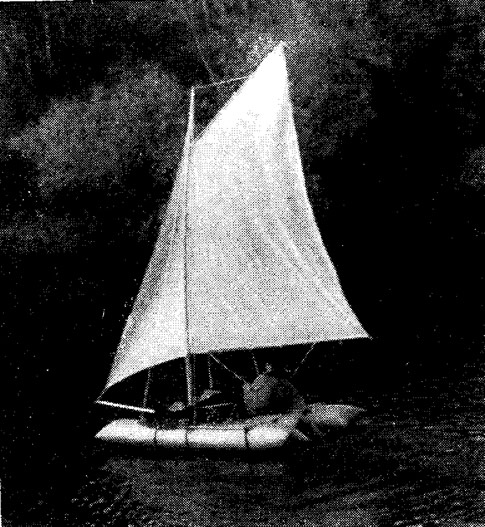

Катамаран в рюкзаке
Уже три навигации отслужил мне разборный надувной четырехместный катамаран «Медуза», построенный собственноручно в малогабаритной квартире (где он, кстати говоря, и хранится зимой и летом, никого не стесняя, — на антресолях). Позади 26 походов, включая однодневные прогулки по рекам и водохранилищам Подмосковья (Ока, Угра, Москва, Протва, Десна, Учинское и Пироговское водохранилища). В этих плаваниях «Медузы» участвовали люди разных возрастов — от 8 до 70 лет, и никто не жаловался на неудобства. Аварий, слава Нептуну, не было.
Катамаран в гребном варианте весит всего 7 кг, а с мачтой, рулем и парусами — 12 кг. На сборку и подготовку «Медузы» к плаванию затрачивается всего около получаса. Двое наших друзей, имеющие собственную разборную байдарку, в тех случаях, когда бюджет времени ограничен субботой и воскресеньем, охотно предпочитают ей «Медузу».
Длина всех жестких элементов конструкции не превышает 140—160 см. Небольшая связка таких реек и трубок да рюкзак, наполненный едва ли наполовину, — так выглядит разобранное судно, которое можно перевозить всеми видами транспорта, включая автомобиль и самолет.
Изготовление катамарана не представляет никаких затруднений, если не считать поисков легкого и прочного материала для поплавков. Двухслойная алюминиевая ткань «500» («серебрянка», как ее называют в обиходе) оказалась вполне подходящей. Склеенный из нее поплавок емкостью 200 литров весит менее килограмма. В зависимости от численности экипажа можно надуть не только два, но и три таких поплавка. В особо ответственных случаях (например, выходя в поход поздней осенью, да еще с пассажирами, не умеющими плавать) доводилось нам применять и четвертый поплавок: получался уже не тримаран, а плот грузоподъемностью в полтонны.
Мы испытали в общей сложности девять поплавков разных размеров и формы. Для кратковременных походов вдвоем лучше всего подходят поплавки длиной 2100—2400 мм и диаметром 300—340 мм. Если поход длительный, а экипаж состоит из четырех человек, выгоднее брать не три поплавка из ткани «500», а два побольше и из толстой ткани, обрезиненной с двух сторон; она хорошо склеивается и позволяет придать поплавку более обтекаемую форму. При максимальном диаметре 400—420 мм такой поплавок имеет объем около 350 л.
Все поплавки односекционные с надувными трубками (ниппелями), вклеенными в верхнюю часть, что позволяет поддувать воздух даже на плаву. Надуваются поплавки самодельными мехами, вроде дымаря пчеловода, а нередко и просто собственными легкими.

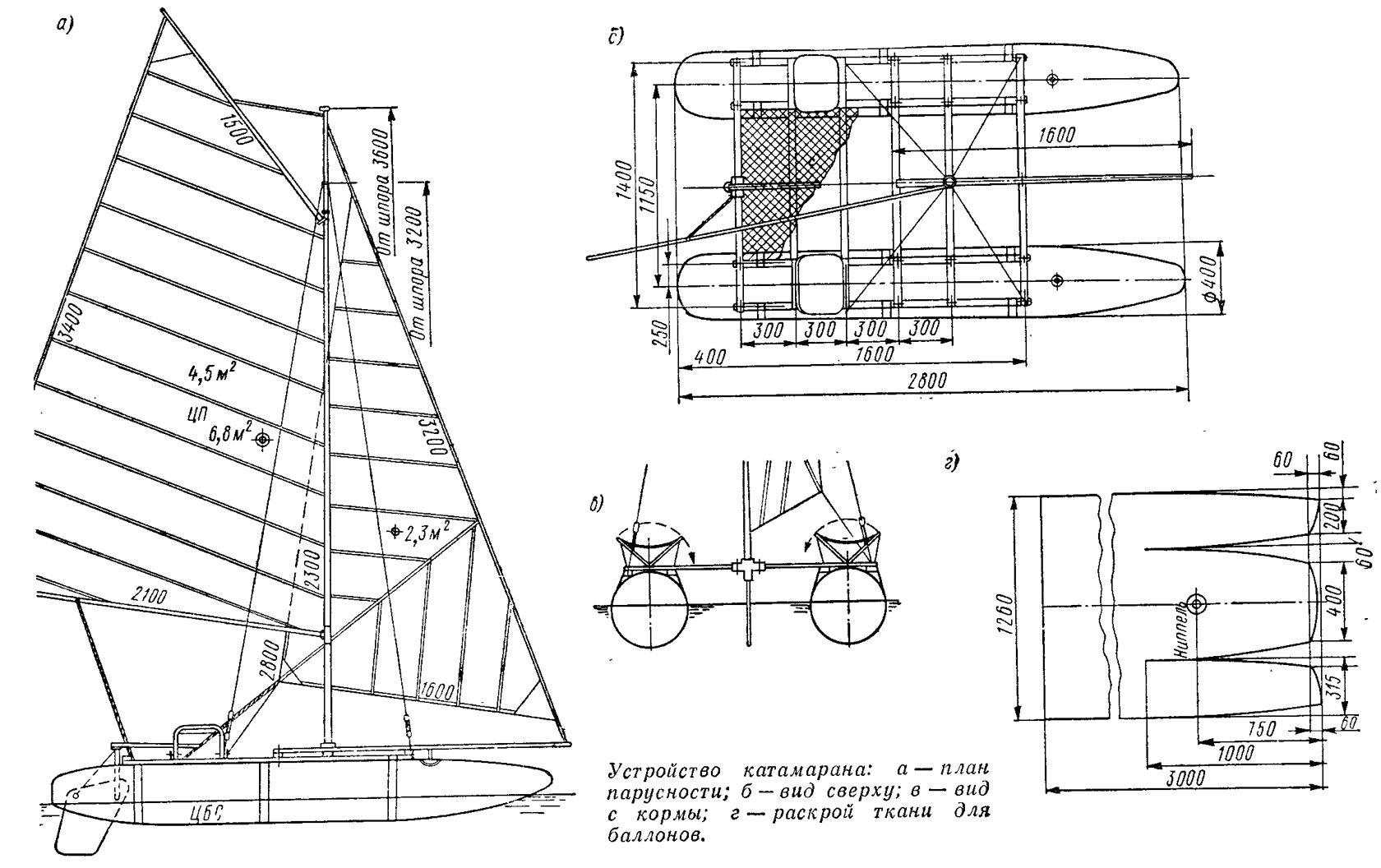

Жесткая рама катамарана собирается из реек сечением 50X20 или 30X40 с помощью болтов с барашками. К этой раме поплавки крепятся с помощью широкой тесьмы, охватывающей их по окружности.
Две поперечины длиной 1400 мм изготовлены из алюминиевого угольника: к ним можно прикрепить раскладные парусиновые сиденья на дюралевых трубчатых рамках, которые легко откидываются при переходе на движение под парусами.
Мачта составная, из трех деревянных брусков, стягиваемых болтами, или дюралевых трубок на муфтах. Трубчатая мачта у меня получилась менее жесткой, чем деревянная, но она удобна тем, что в два ее длинных звена (длиной по 1600 мм) во время транспортировки вставляются гафель и гик (составной), сделанные из лыжных алюминиевых палок. Перкалевые паруса весят не более килограмма.
Управление катамараном под парусом осуществляется простейшим балансирным рулем площадью 6 дм2, который крепится струбциной к кормовой поперечине. Можно использовать для этой цели и одно из весел. Круто к ветру «Медуза» не идет, хотя при установке шверцев, видимо, это и не исключено.
При гребле короткими веслами, как на каноэ, катамаран развивает спорость 5—6 км/час на тихой воде. От байдарки, правда, мы отстаем, зато наверстываем упущенное во время обноса плотин и других препятствий. Под парусами при попутном ветре скорость достигает 8 км/час.
Отправляясь в поход, я обычно привязываю поперек катамарана два надувных матраца (их так или иначе приходится брать, если предстоят ночевки). Сиденья в этом случае, разумеется, не берем.
Опрокинуться и затонуть катамарану матрацы не дадут, а на самый крайний случай мы всегда имеем с собой водонепроницаемый мешок с запасной одеждой (пока что он ни разу не пригодился). В рюкзак всегда укладываем запасной поплавок, пузырек клея и кусок ткани для заплат.
Перед сложными длительными походами раму укрепляем дополнительными связями (двумя продольными и одной поперечной). Сверху вместо сетки натягиваем брезентовое полотнище, добавляем еще два весла.
Комплект снаряжения для рыболова и охотника
Предлагаемый комплект облегченного — весом не более 4 кг — снаряжения для охотника и рыболова может быть изготовлен в домашних условиях в течение одного-двух дней. Состоит он всего из нескольких деталей, различные комбинации которых превращаются в рюкзак, палатку, лодку или кровать.

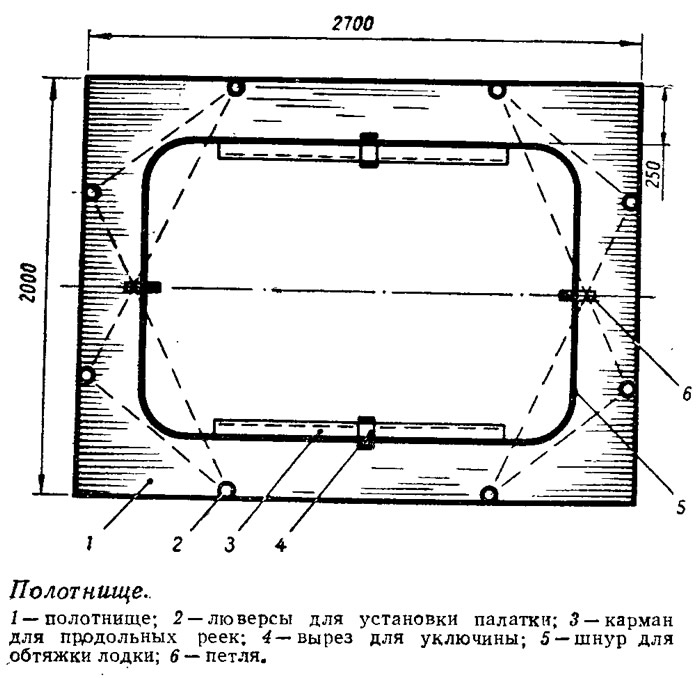

Основными деталями комплекта являются полотнище размером 2,7Х2 м, два поплавка и багажный ремень.

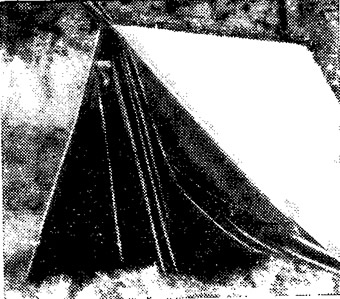

Средняя часть полотнища, которое служит палаткой и оболочкой лодки, выкраивается из прорезиненной ткани, бортовины — из плащ-палатки. Чтобы можно было установить палатку, имеются 8 люверсов (отверстий) и две лямки для растягивания «конька» крыши. Полотнище крепится,к земле штырями, изготовленными из 2,5—3-миллиметровой проволоки (нержавеющая сталь); кстати, в походе их можно использовать еще в качестве треноги для котелка.

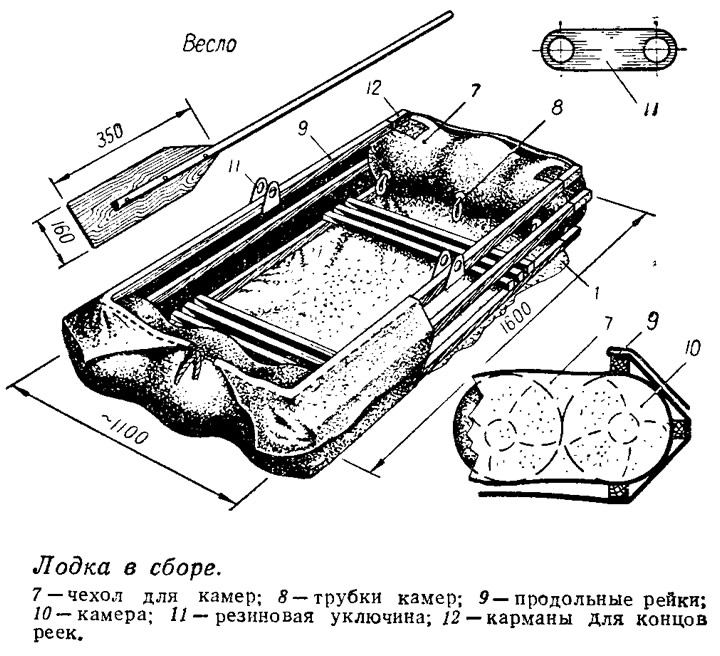

Поплавками лодки служат пошитые из любого легкого материала два мешка длиной 1080 и шириной 480 мм, в которых размещаются по три надутые камеры от футбольного мяча. Трубки камер выводятся наружу через отверстия, обметанные нитками. Пространство между камерами заполняется подручным материалом — тростником, сеном, сухими листьями и т. п. К каждому мешку надо пришить по шесть брезентовых карманов для реек, составляющих каркас лодки.
Рейки каркаса лодки и весла можно сделать составными из дюралюминиевых трубок, но там, где это возможно, проще вырубить их из сухостоя в лесу. Тогда с собой нужно будет брать лишь две фанерные лопасти и две уключины, вырезанные из толстой резины, например, от автомобильной камеры.
Две продольные рейки, поддерживающие верхние кромки бортов, вставляются в специальные карманы 3, пришитые к полотнищу с внутренней стороны (в карманах должны быть сделаны вырезы 4 для уключин); концы реек упираются в матерчатые гнезда на чехлах поплавков. Еще по две рейки диаметром около 25 мм вставляют в такие же гнезда посередине высоты борта и на днище. После сборки туго обтягивается шнур 5, все сооружение приобретает необходимую жесткость. Края полотнища при этом свешиваются внутрь лодки по бортам, а во время дождя их можно натянуть как защитный фартук. На днище надо или сделать легкую решетку (слань), или просто бросить несколько веток. Удобное для гребли сиденье получается из резиновой подушки, заключенной в матерчатый чехол.

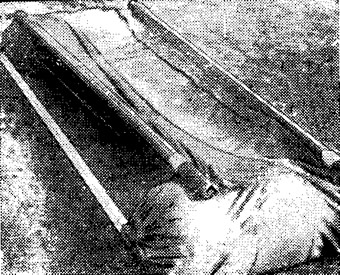

Перевернутая вверх дном лодка становится походной кроватью.

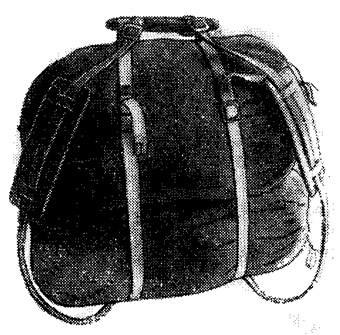

Для упаковки комплекта используется багажный ремень со съемной кожаной ручкой (приобретается в магазине). Эти же ремни используются для дополнительного стягивания двух верхних реек при сборке лодки, а также в качестве растяжек при установке палатки.
Таким комплектом снаряжения я несколько лет пользуюсь в походах по Подмосковью, Архангельской и Вологодской областям. Он очень удобен при охоте и рыбалке в малонаселенных местах, где трудно достать лодку.
«Подвесная» кровать, палатка и, в дополнение, марлевый полог обеспечивают защиту и от комаров и от сырости даже на влажной болотистой почве.
Тихоходная, но вполне устойчивая лодка позволяет сплавляться по спокойным рекам, плавать по небольшим озерам.
