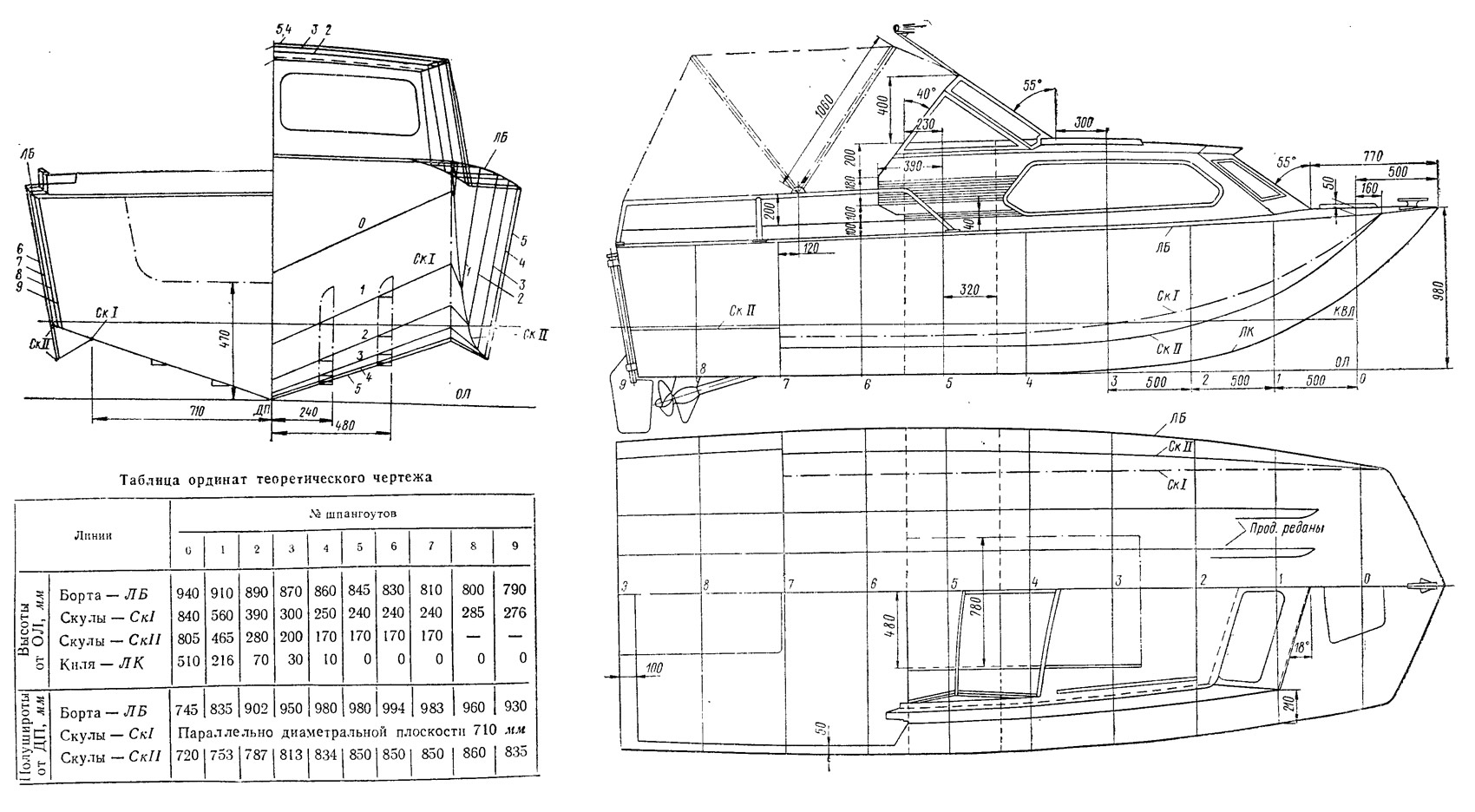

Для обеспечения скоростных и мореходных качеств катера принять тримаранные обводы «кафедрал» со сравнительно большой килеватостью днища. Все поверхности наружной обшивки сделаны разворачивающимися на плоскость, благодаря чему корпус без особого труда может быть обшит листами фанеры (в проекте предусмотрено использование стандартных листов бакфанеры без стыкования по длине) или металла.
Килеватость днища от 4 шп. до транца 18°. Это обеспечивает «Лангусту» достаточно мягкий ход на волне высотой до 1 м при скорости в пределах 35—40 км/час. Большую килеватость, очевидно, целесообразно применять лишь на легких гоночных судах или на катерах для открытого моря.
Винтовые катера-тримараны теряют скорость на поворотах или на волне, когда воздушные пузырьки, не получая свободного выхода из-под днища, засасываются винтом. При проектировании «Лангуста» это обстоятельство учтено. Бортовые спонсоны оканчиваются в районе шп. 8, с тем чтобы воздушно-водная смесь, образующаяся в тоннелях на днище, свободно вырывалась по бортам в атмосферу. Попутно заметим, что это особенно важно для водометных катеров, которые нередко не могут развить расчетной скорости только из-за подсоса воздуха в водозаборник.
Недостатком «Лангуста», в какой-то мере свойственным всем тримаранам, можно считать значительную площадь днища в носовой оконечности. Разумеется, можно было бы и в носу увеличить килеватость и уменьшить ширину корпуса, но тогда строителям пришлось бы мучиться с обшивкой; кроме того уменьшился бы и полезный объем помещений. Конструкция носовой оконечности «Лангуста» гораздо проще, чем, например, на мотолодке «Тагуен».
Основные данные катера
| Длина, м | 5 |
| Ширина, м | 2 |
| Высота борта на миделе, м | 0,85 |
| Осадка корпуса, м | 0,3 |
| Полное водоизмещение (вариант со стационарным двигателем), кг | Около 1300 |
| Вес корпуса, кг | 280 |
На днище установлены продольные реданы. На большой скорости они уменьшают смоченную поверхность днища, отсекая потоки воды. Кроме того, сама смоченная поверхность приобретает вид вытянутого вдоль судна прямоугольника, благодаря чему катер даже при кормовой центровке глиссирует более устойчиво.
По кромке днища на бортах необходимо ставить брызгоотбойники, направляющие струи воды в стороны — вниз от борта.
Катер широкий, его относительная длина L/B=2,5. Это позволило повысить вместимость, упростить планировку, сделать каюту более комфортабельной. Опустив доску стола на уровень диванов, экипаж может по своему усмотрению располагаться на ночь вдоль судна или поперек; во всех случаях площади хватит для удобного отдыха четырех человек. Конечно, добиться повышения вместимости можно было бы и увеличением длины, но этот путь представляется невыгодным из экономических соображений — пришлось бы увеличивать сечения продольных связей, не хватило бы длины стандартного листа бакфанеры, больше увеличился бы вес корпуса. Наконец, имеет значение и то, что относительно широкий корпус более остойчив, чем узкий.
Оборудование «Лангуста» ничем не отличается от оборудования типичного 5-метрового катера. У входа в каюту предусмотрены выгородки для устройства на левом борту камбуза, а на правом — шкафчика для одежды или даже туалета. Работать на камбузе придется при открытом люке на крыше, поскольку высоте каюты не позволяет стоять в ней во весь рост. Увеличивать же высоту рубки не советую — комфорта что прибавит не так уж много, зато катер будет хуже управляться в свежий ветер, пострадает и его внешний вид. Вообще, лучше по возможности придерживаться приведенных чертежей, так как чаще всего изменения формы вырезов, углов наклона и основных размеров рубки искажают цельность архитектурного решения.
Пост рулевого расположен по левому борту.
Испытания примерно таких же тримаранов, как и расчеты, показывают, что при установке двигателя «М21» максимальная скорость «Лангуста» составит 42—45 км/час. На «Лангусте» можно установить практически любой из получивших распространение конвертированных автомобильных двигателей.
На чертежах показан вариант с использованием стандартной установки (от катеров «370», «370-У», «Волга», «Нева», «ЛС1», «ЛС3») с угловым реверс-редуктором. При этом следует иметь в виду, что, если весь экипаж соберется в кокпите, начнется дельфинирование катера из-за чрезмерного увеличения ходового дифферента. Напоминаем, что избавиться от этого помогают регулируемые транцевые плиты, конструкция которых была описана в №13 сборника.
Для улучшения дифферентовки и устранения опасности продольного раскачивания на ходу можно применить соосный реверс-редуктор или водометную установку — например, такую, как на катерах «Кама» (см. №11 и №25 сборника). В этом случае придется передвинуть двигатель в район шп. 6—5 и устроить вход в рубку по правому борту. Двигатель при любом варианте закрывается кожухом со звукоизоляцией. Верхняя поверхность такого кожуха обычно используется в качестве стола, а пространство к бортам от двигателя — для установки сидений, раскладываемых в койки.
Можно поставить на катер двигатель с автомобильной коробкой передач, дополнив линию вала упорным подшипником. Но, пожалуй, самым простым и доступным решением будет использование двух подвесных моторов мощностью по 20—30 л. с.
Если корпус будет металлическим, необходимо вычерчивать плазовый теоретический чертеж во всех трех проекциях и с повышенной точностью (до 1 мм); если же предполагается единичная постройка из дерева, можно ограничиться вычерчиванием одной проекции «корпус». Обнаруженные неточности при сборке на стапеле устраняются путем подстрагивания шпангоутов рубанком. Бимсы вычерчиваются с погибью в 1/20—1/30 ширины палубы. Проще всего вычертить и вырезать один бимс для шп. 5 и затем использовать его как шаблон для изготовления всех остальных бимсов.
Собирать шпангоуты удобно прямо на плазе — фанерном листе, на котором вычерчен «корпус». По линиям плаза раскладывают детали шпангоутной рамки, намазывают клеем места соединений и прибивают медными гвоздями с шайбами (или крепят шурупами) фанерные кницы. Перевернув шпангоут, надевают шайбы и расклепывают концы гвоздей.
Материал шпангоутов — сосна, ясень, дуб. Другие лиственные породы и ель лучше не применять. На уровне одной из ватерлиний (например, ВЛ-4) к каждому шпангоуту и транцу прибивают рейку сечением 20X50 — шергень-планку.
Стапель для сборки корпуса вверх килем может быть простейшим. На козлы высотой 60—80 см ставят и раскрепляют два параллельных бруса с оструганными и строго выверенными по уровню верхними поверхностями. На брусьях размечают места установки шпангоутов. Для проверки правильности сборки над стапелем (можно на уровне основной плоскости) в диаметральной плоскости натягивают стальную проволоку — струну. На нее подвешивается отвес, который перемещается вдоль судна. Шпангоуты ставят шергень-планкой на брусья стапеля согласно разметке, с помощью отвеса проверяют совпадение ДП и вертикальность положения, после чего раскрепляют реечками-откосами и гвоздями. К закрепленным шпангоутам с помощью угольников-коротышей закрепляют болтами М5 балки продольного набора.
Форштевни лучше выклеивать — собирать из реек толщиной 5—6 мм на клею, а после обработки стыковать, соединяя «на ус», с килями. Горизонтальный носовой брус, связывающий привальные брусья и кили, также выклеивается из реек. Для изготовления этих деталей лучше всего снять с плаза шаблон и изготовить по нему из двухдюймовой доски цулагу. Пакет реек запрессовывают струбцинами на цулаге.
После закрепления набора и фундаментных балок со всех кромок, прилегающих к обшивке, необходимо снять малку, т. е. срезать углы (и припуски), выступающие за теоретическую линию обшивки. Для проверки обычно берется гибкая рейка сечением 20X20 или 20X40 (для сравнительно плоских участков) и длиной 1,5—2 м. Кромки набора прострагивают, пока эта рейка, как бы ее ни прикладывали и не передвигали — перпендикулярно шпангоутам или под углом к ним, не будет плотно прилегать ко всем обращенным к обшивке поверхностям по всей их площади. Иногда рейку заменяют куском фанеры шириной 0,2—0,3 и длиной 1,0—1,5 м.
Обшивать катер, как обычно, начинают с днища — от ДП до сводов туннелей. Предварительно с поверхности бакелизированной фанеры удаляют лак (листы авиафанеры сращивают по длине, состыковывая «на ус»). Затем промазывают набор клеем и крепят обшивку к связям корпуса: к основным продольным балкам и шпангоутам — шурупами, к стрингерам — медными заклепками. Заметим, что заклепки обеспечивают лучшие условия склеивания и их рекомендуется применять всюду, где есть возможность.
Основные листы днищевой обшивки надо выпустить за пинию свода туннеля (линия СК-II) на 100—150 мм, затем сверху закрепить рейку, проходящую по линии свода, и обстрогать ее в точном соответствии с теоретическим чертежом. После этого недлинными кусками (с припусками на «заусовку» стыков) укладывают днищевую обшивку спонсона. После окончания работ на днище обшивают борта и снимают катер со стапеля.
Перевернув корпус вниз килем, можно приниматься за оборудование каюты и кокпита.

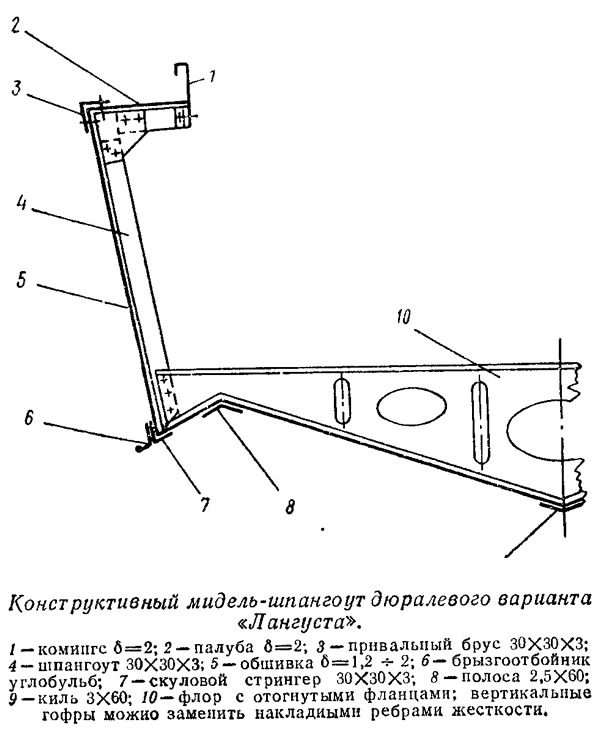

Приводим вариант конструкции транца для катера с подвесными моторами, а также вариант конструктивного мидель-шпангоута клепаного катера из дюралюминия.
Готовый корпус необходимо зачистить шкуркой и оклеить стеклопластиком. Особенно важно оклеить своды туннелей. Продольные реданы и брызгоотбойники устанавливаются после оклейки корпуса, чтобы была возможность их замены по мере износа.
