Регулировка и смазка редуктора мотора «Вихрь»

1. Можно ли применять гипоидную смазку с разбавлением ее маслом АМГ?

2. Как направлены усилия в вале-шестерне 4.202-020/1, какой подшипник нужно устанавливать при ее применении, как производить регулировку в зацеплении?

3. Нужно ли делать дополнительную опору под пластину водопомпы?

1. Гипоидной смазкой пользоваться не рекомендуется, так как рабочая температура вращающихся деталей в корпусе редуктора низка. Редуктор находится всегда под водой, температура которой не бывает выше 20°С. Гипоидная смазка при этом обладает значительной вязкостью, что вызывает сильный тормозящий момент, на преодоление которого напрасно затрачивается мощность мотора.

Кроме того, как показала практика, применение гипоидной смазки в редукторе лодочного мотора приводит к появлению на всех деталях и телах вращения подшипников устойчивого и достаточно твердого отложения черного цвета. Оно уменьшает зазоры, ухудшает работу трущихся пар и снижает долговечность редуктора.

Применение каких-либо разбавителей этого явления не устраняет.

Поэтому при эксплуатации моторов «Вихрь» в качестве смазки редуктора рекомендуются только масло ТСп-14 МРТУ38-1 Г-3-68 или трансмиссионное масло ТУ38 101529-75.

В экстренном случае, для моторов, выработавших гарантийный срок, можно пользоваться маслом МС-20, но при этом строго следить, чтобы в редукторе не было воды, т. к. ее наличие сводит на нет смазывающие свойства МС-20.

2. После перехода на измененное направление спирали в шестернях редуктора, установку муфты с усиленными уступами и конического подшипника 7204 с целью возможности использования имеющихся в эксплуатации редукторов с медно-графитовой втулкой изготавливаются шестерни 4.202-020/1. Они также имеют измененное направление спирали и комплектуются обычным подшипником 60304. Подсчет размеров регулировочных шайб ведется обычным путем.

При замене шестерен или корпуса редуктора для обеспечения правильности зубчатого зацепления и нормального рабочего зазора в шестернях, равного 0,13—0,25 мм, необходимо подобрать регулировочные шайбы.

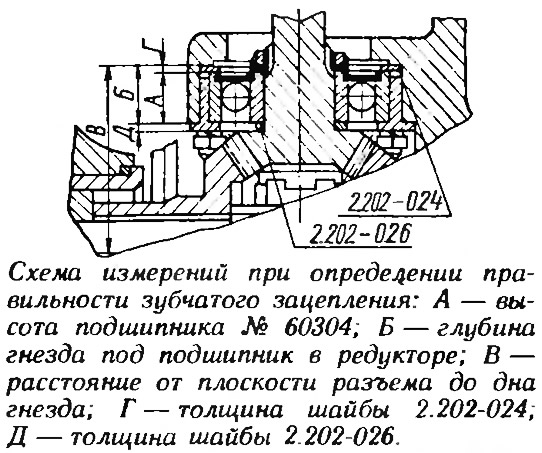

Для определения толщины регулировочных шайб 2.202-024 и 2.202-026, устанавливаемых на вал-шестерне, измеряют высоту А подшипника № 60304, глубину расточки под него Б и расстояние от плоскости разъема до дна гнезда В. Толщина Г шайбы 2.202-024 находится из разности величин Б и А и подбирается с допуском ^+0,06_—0,04. Толщина Д шайбы 2.202-026 определяется из разности В — (34,8 + А + Г) и подбирается с допуском ±0,05 мм (34,8 — полюсное расстояние малой шестерни).


Вал-шестерню с подобранными шайбами устанавливают в корпусе редуктора; подбором регулировочных шайб 2.202-016 под упорный подшипник и стакан определяют зазор в зубчатом зацеплении. Для этого гребной вал с шестернями (в сборе с роликовым упорным подшипником) и стаканом укладывают в корпус редуктора. Усилием руки шестерню переднего хода отжимают в сторону упорного подшипника и щупом измеряют зазор в зубчатом зацеплении.

Между кольцом подшипника и корпусом редуктора устанавливают шайбу такой толщины, чтобы зазор был равен 0,13—0,25 мм. Аналогично определяют зазор в зубчатом зацеплении шестерни заднего хода и подбирают толщину шайб между стаканом и корпусом редуктора.

В редукторе новой конструкции при подборе регулировочной шайбы между валом-шестерней и внутренней обоймой конического подшипника № 7204 определяется расстояние от плоскости разъема редуктора до торца внутренней обоймы. Толщина регулировочной шайбы определяется вычитанием из определенного размера полюсного расстояния малой шестерни (34,8 мм). Метод подбора шайб под подшипники гребного вала для обеспечения необходимого зазора в зубчатом зацеплении не отличается от метода, применяемого для редуктора старой конструкции.

3. Конечно, не следует. В каком случае может прогибаться пластина? Только при чрезмерном осевом усилии от сжатия крыльчатки, но такое усилие ведет ведь еще и к потере мощности. Очевидно, это усилие следует уменьшать путем притирки крыльчатки на наждачном круге или шлифовальном камне. Исходить следует из того, что ступица установленной в корпус крыльчатки не должна выступать из него более чем на 0,2 мм.

В этом случае не будет прогиба пластины и не потребуется дополнительная опора.
