Транцевые плиты — излишество или необходимость?

Все более привычными в отечественном водно-моторном "быту" становятся те или иные сложные технические приспособления, призванные обеспечить еще больший комфорт и безопасность на воде. К ним можно отнести и управляемые транцевые плиты, которые практически являются уже почти обязательным элементом комплектации глиссирующих катеров, выпускаемых за рубежом.

В наибольшей степени они популярны на североамериканском водно-моторном рынке, который, к слову сказать, составляет около 80% рынка мирового. Попробуем разобраться в вопросе, выведенном в заголовок этой публикации.

Транцевые плиты предназначены прежде всего для облегчения выхода катера на режим глиссирования. Особенно это актуально в тех нередких ситуациях, когда судно бывает перегружено. Знакомая картина: волею капитана пассажиры перемещаются в носовую часть, и только после этого катер лениво, с длинным разбегом, но все-таки ко всеобщему ликованию преодолевает сопротивление воды. А бывает, что и не преодолевает.

Управляемые транцевые плиты служат в подобных случаях удобным подспорьем. Судоводитель изменяет угол атаки плиты к набегающему потоку, получая при этом дополнительную подъемную силу, приложенную в кормовой части судна. Точно так же, выбрав оптимальное положение плиты, можно сохранить режим глиссирования при оборотах двигателя, меньших, чем в стандартных условиях, или устранить крен, возникающий из-за неравномерного распределения весовой нагрузки либо действия бокового ветра. Кроме несомненного упрощения работы судоводителя, все эти варианты использования плит обеспечивают экономию топлива и позволяют эксплуатировать двигатель в щадящих режимах, избегая перегрузки. (Физическая картина действия транцевых плит подробно представлена в статье "Глиссирование под контролем", "КиЯ" №196.)

По типу привода современное управляемые транцевые плиты можно разделить на две категории — электромеханические и электрогидравлические.

В первом случае приводом является электродвигатель (рис. 1). Он размещается непосредственно в цилиндре исполнительного механизма, обеспечивающего перемещение плиты. Преимущество электромеханических транцевых плит заключается в быстроте монтажа, который сводится к установке плит на транце и прокладке электрических кабелей. Недостаток — низкая стойкость к механическому воздействию. Удары, приходящиеся на плиту, жестко передаются на исполнительный механизм, ломая шестеренчатый редуктор.

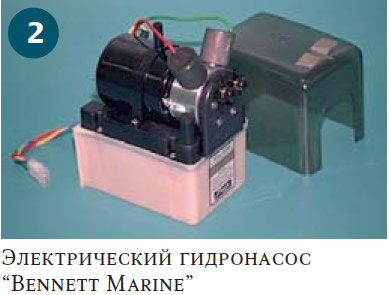

Работу транцевых плит с электрогидравлическим приводом обеспечивает электрический гидронасос (рис. 2), который размещается в наиболее удобном месте трюмного пространства. Исполнительным механизмом здесь является гидроцилиндр, в полости которого по шлангам подается гидравлическая жидкость. Гидроцилиндр достаточно устойчив к механическим повреждениям, а при необходимости замены его цена оказывается значительно ниже, чем электрического аналога.

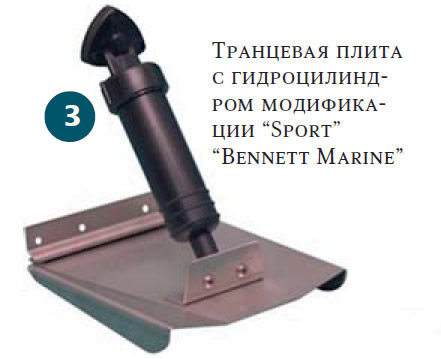

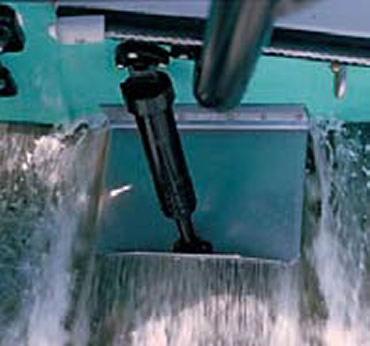

Крупнейшим производителем управляемых транцевых плит с электрогидравлическим приводом (рис. 3) является компания "Bennett Marine". Выпускаемые ею плиты входят в стандартную комплектацию глиссирующих катеров многих известных брендов. Вот лишь некоторые из них: в США — "Bayliner", "Sea Ray", "Regal", "Four Winns", "Chaparral", "Monterey"; в Великобритании — "Sunseeker", "Princess", "Fairline"; в Финляндии — "Bella", "Flipper", "Aquador"; в Италии — "Azimut", "Ferretti" и др.

Модельный ряд компании "Bennett" разнообразен по ассортименту. Можно подобрать транцевые плиты для судов до 25 м длиной, рассчитанных на скорость до 60 уз и с любым типом энергетической установки.

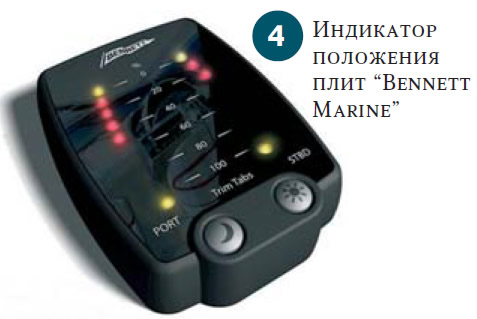

Предусмотрены варианты комплектования транцевых плит различными видами управляющих контроллеров — кнопочными или джой-стиковыми. Можно установить контроллер с индикаторами положения плит (рис. 4).

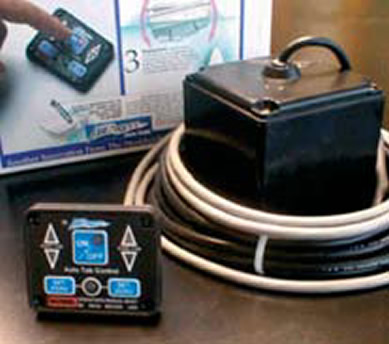

Существует электронный блок, который обеспечивает автоматическое управление плитами на всех режимах движения судна, а его работа — не только динамичный выход судна на глиссирование, но и эффективную работу плит в режиме "успокоителей" качки, особенно на длинной волне (рис. 5).

Большую популярность приобрела модификация "Sport" с оригинальным профилем плиты.

Так нужны ли транцевые плиты или можно без них обойтись? Наверное, каждый судоводитель должен сам ответить на этот вопрос. Судовые транцевые плиты лежат в той же "плоскости" потребительских интересов, что и многие автомобильные системы. Кому-то из нас стали привычными и необходимыми гидроусилитель руля или ABS, а кто-то легко обходится и без них.

Примерная стоимость комплекта плит составляет 800 долл., а электронного блока автоматического управления — около 450 долл. Это много, по сравнению с ценой "Вихря" и "Казанки", но несущественно при масштабах стоимости современного 7-метрового судна.

В комплект транцевых плит "Bennett" входит CD-диск, где на видеоролике наглядно представлена последовательность их установки. Таким образом, монтаж плит, как правило, трудностей не вызывает, но все же установочные работы лучше доверить специалисту сервисного центра (или судостроителю при заказе нового катера).
