Универсальный держатель для удочки и спиннинга

Я ознакомился с содержанием всех номеров альманаха «Рыболов — спортсмен» и журнала «Рыбоводство и рыболовство», изучил доступную мне другую литературу по рыболовному спорту, но не нашел конструкцию держателя удилища, одинаково пригодного как для ловли рыбы с берега, так и с лодки. Дело кончилось тем, что я самостоятельно разработал конструкцию универсального держателя не только удилища, но и спиннинга, который несложно изготовить в домашних условиях, Данный держатель использую уже много лет, очень им доволен, поэтому беру на себя смелость рекомендовать его любителям-рыболовам.

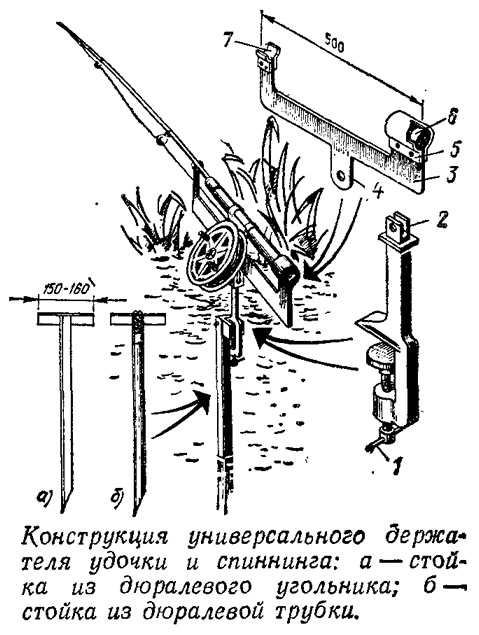

Одним из главных элементов держателя является струбцина, в качестве которой можно использовать струбцину от дозатора пороха (цена 3 руб. 70 коп,). Умельцы могут изготовить ее сами, но при этом необходимо позаботиться, чтобы она была легкой и надежной.

При использовании дозатора прежде всего нужно извлечь металлический стержень с пластмассовой головкой и освободить от пластмассового прибора струбцину в щелевом зажиме 2. После заточки свободного конца стержень можно использовать как дополнительный рычаг 1 при укреплении струбцины и пользовании щелевым зажимом.

Основанием подставки 3 служит металлическая полоса 500X130 мм толщиной 3 мм. Чтобы установить снасть в соответствии с условиями ловли, хвостовик 4, расположенный по центру подставки, следует зажать в щелевом зажиме 1 под любым углом к горизонту.

Упор 5 для комля спиннинга или удилища необходимо изготовить в виде скобы по форме торца снасти из металла толщиной 1,5—2 мм. Внутренний диаметр снасти должен быть больше на 5—8 мм. Упор нужно прикрепить к заднему концу основания подставки двумя винтами М3 с гайками. Торцевой конец рекомендуем заглушить пробкой 6, закрепив ее двумя—тремя винтами. Опору 7 для удилища, выполненную в виде двух фигурных пластинок из металла толщиной 1,5—2 мм, требуется прикрепить к переднему выступу основания двумя винтами М3 с гайками. Форма и размеры передней опоры определяются конфигурацией снасти в месте крепления на опоре. Винты на деталях 5, 7 можно заменить заклепками. Детали 3, 5, 7 желательно изготовить из некорродирующего и относительно легкого металла (алюминия, латуни и т. п.). При использовании корродирующего материала их следует окрасить водостойкой краской.


В собранном виде держатель прикрепляют струбциной к кормовому сиденью (бортовому планширю) лодки. Спиннинг (в качестве донки), и удилище легко вставляются в держатель и вынимаются из него, надежно удерживаются на месте при качке и сильном ветре. Установленная таким образом снасть не мешает движениям рыболова и дает возможность своевременной подсечки при самом осторожном клеве.

При ловле с берега держатель дополняется стойкой, которую в зависимости от наличия материала можно сделать либо из дюралевого уголка 25X25 длиной 500—600 мм, либо из дюралевой трубки ∅18— 24 мм той же длины.

Для облегчения втыкания в грунт один конец уголка и трубки полезно срезать на конус около 30°. На рабочем конце уголка следует закрепить в виде буквы Т отрезок дюралевого уголка длиной 150—160 мм, на рабочем конце дюралевой трубки — поставить деревянную или металлическую заглушку, которая крепится в трубке поперечным винтом или заклепкой.

В центре заглушки (по продольной оси) шурупом или винтом необходимо закрепить отрезок уголка — как в случае изготовления стойки из уголка. В качестве поперечины можно использовать брусок 30X30X160 мм из твердых пород дерева.

Одна стойка обеспечивает установку двух струбцин с держателями.

Если в держатель вставить вместо снасти любую палку, его можно использовать для подвешивания котелка или чайника.

Максимальный вес комплекта держателя со стойкой до 700 г.

Для удобства транспортировки и хранения стоек и держателей рекомендуем сшить чехол с изолированными карманами. Чехол удобнее крепить снаружи рюкзака.
