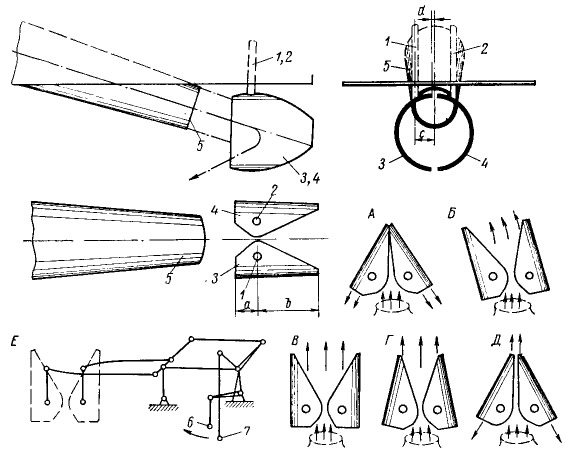

На двух баллерах 1 и 2 закреплены две изогнутые пластины 3 и 4, направляющие поток воды, выбрасываемый из трубы водомета 5, которая закреплена в днище под углом 15—20°. Благодаря специальной форме пластин (см. план) струе можно придавать различное направление, т. е. можно изменять направление действия реактивной силы и ее величину. Это позволяет осуществлять маневрирование и реверс катера.
На схемах показаны различные положения в плане пластин 3 и 4 при движении катера: А — задний ход катера; Б — поворот; В — передний ход; Г — увеличение скорости хода вперед; Д — снижение скорости и переход на задний.
На схеме Е показана кинематика управления рулевыми пластинами. При повороте рычагов 6 или 7 достигается различное передвижение рулевых пластин.
Рекомендуется принимать: a = 0,5R; b = 1,5R; c = Q,5R; d = 0,1R, где R — радиус кривизны рулевых пластин 3, 4.
